Test Gigabyte Z97X-UD5H-BK

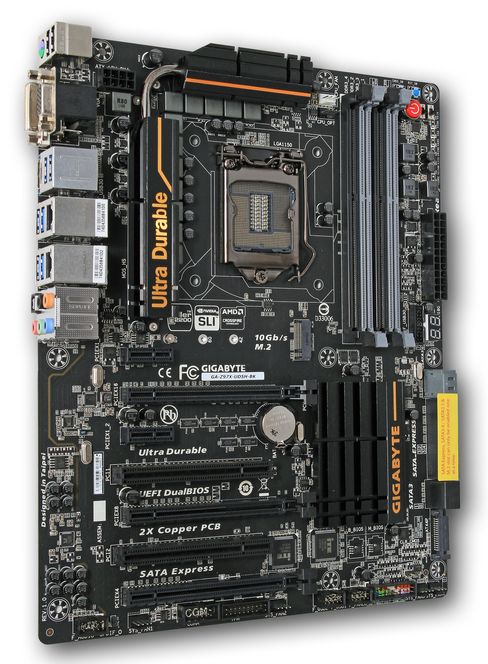

(Bilde: Sindre Eldøy - Hardware.no)

Solid hovedkort til spilleren

Med dette LGA1150-kortet har du et godt utgangspunkt for en kraftig spillmaskin.

I mai lanserte Intel deres nyeste serie LGA1150-prosessorer kalt Haswell Refresh, med kraftpluggen Intel Core i7 4790 i spissen. Like etter kom også plattformens overklokkingsvennlige modeller i form av «Devil’s Canyon», med «Bang-for-buck»-modellen Intel Core i5 4690K og toppmodellen Intel Core i7 4790K.

Samtidig med lanseringen av disse prosessorene kom Intels Z97-brikkesett for LGA1150-plattformen. Her fikk vi blant annet støtte for de to veldig spennende teknologiene SATA Express og M.2 PCIe, som gir muligheter for veldig raske lagringsmedier.

Vi har tidligere testet to Z97-modeller fra Asus. Mens budsjettsmodellen Z97-A gav svært mye for pengene, hadde entusiastmodellen Z97-Deluxe (NFC & WLC) alt du kunne ønske deg av tilkoblingsmuligheter og funksjonalitet.

I dag er det et hovedkort fra Gigabyte som skal ut i ilden, nærmere bestemt modellen
Z97X-UD5H-BK. Kortet skal tilby god funksjonalitet, og være solid bygget og nøye fabrikktestet for å sikre deg en særdeles driftssikker datamaskin.

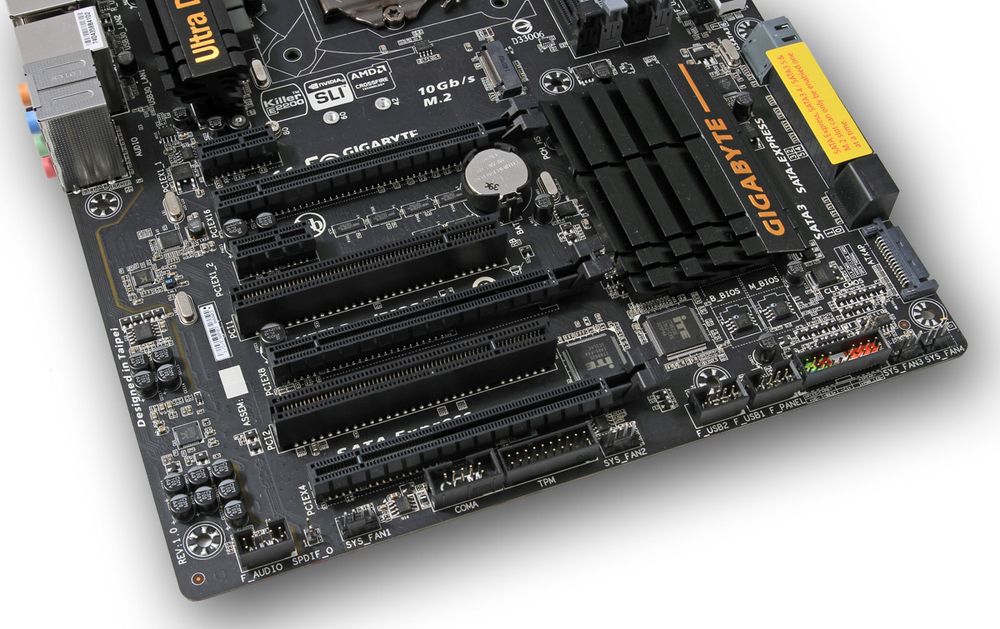

Hovedkortet har tre PCI Express x16-spor, to PCI Express x1-spor og to PCI-spor.

Solid bygget til spilleren

Gigabyte Z97X-UD5H-BK inngår i produsentens Black Edition-serie, som kort fortalt er hovedkort som er bygget for å leve lenge. Her påpeker Gigabyte at de har brukt solide kondensatorer med lang livstid, og vært spandable med mengden kobber i kretskortet og gull i prosessorsokkelen. For å sikre at hovedkortet leverer stabiliteten som forventes, gjennomgår hvert hovedkort dessuten en sertifiseringstest med 168 timer kontinuerlig driftstid.

Dagens testprodukt er spesielt myntet på spillere. Intels Z97-brikkesett er i utgangspunktet svært spennende om du er en ivrig spiller, siden det har støtte for SLI og Crossfire, og Intels gode LGA1150-prosessorer. For å friste spilleren ytterligere er Gigabyte Z97X-UD5H-BK dessuten utstyrt med nettverksløsningen Killer E2200, som blant annet prioriterer spilløkten foran andre oppgaver på nettverket.

God funksjonalitet

Dagens testprodukt har fire minnespor som støtter DDR3-minne med opp til 32 gigabyte kapasitet og arbeids-frekvenser opp til 1600 MHz. Hovedkortet er videre utstyrt med tre PCI Express x16-spor, slik at du kan utstyre maskinen med dedikerte skjermkort og andre ekspansjonsspor.

Vi finner også to PCI Express x1-spor, og to tradisjonelle PCI-spor. Sistnevnte er en aldrende standard, men kan være grei å ha om du for eksempel har et eldre lydkort eller trådløst nettverkskort som du ønsker å flytte over til din nye maskin.

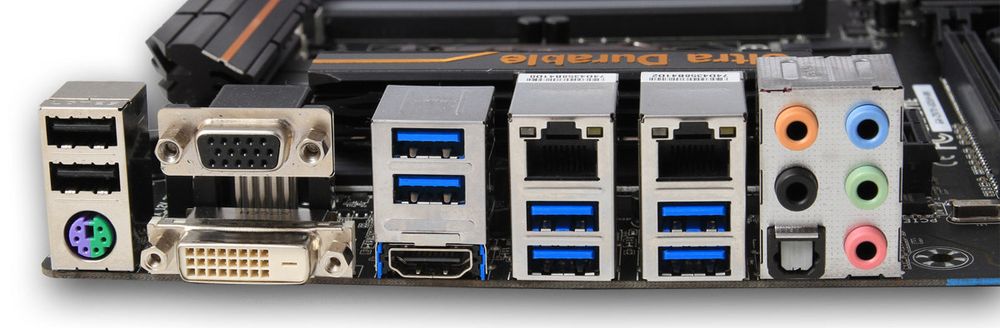

Alle de viktigste tilkoblingsmulighetene er på plass på baksiden av dagens testhovedkort.

Spesifikasjoner

  • Sokkel LGA1150 og Intel Z97-brikkesett
  • 4 x DDR3-minnesokler for maks 32 GB med frekvenser opp til 1600 MHz
  • 3 x PCI Express 3.0 x16 (x16, x8/x8 eller x8/x4/x4)
  • 2 x PCI Express 2.0 x1
  • 2 x PCI
  • 1 x SATA Express / 1 x M.2 / 2 SATA 6 Gbit/s via Intel Z97.
  • 6 x SATA 6 Gbit/s via Intel Z97 (RAID 0, 1, 5, 10)
  • 2 x SATA 6 Gbit/s via Marvell 88SE9172
  • 1 x Gigabit LAN via Qualcomm Atheros Killer E2201
  • 1 x Gigabit LAN via Intel I217-V
  • 8-kanals lyd via Realtek ALC1150
  • 8 x USB 3.0-porter (6 eksterne + 2 via intern header)
  • 6 x USB 2.0-porter (2 eksterne + 4 via interne headere)
  • Formfaktor: ATX (30,5 x 24,4 cm)

Hovedkortet er ustyrt med en SATA Express og en M.2-kontakt for lynraske lagringsmedier med sin overføringskapasitet på én gigabyte per sekund. Disse styres av brikkesettet, men du kan kun bruke en av disse om gangen.

Gigabyte Z97X-UD5H-BK kan videre skilte med seks SATA 6 Gbit/s-kontakter som styres av brikkesettet og har støtte for RAID 0, 1, 5 og 10, samt to SATA 6 Gbit/s-kontakter som styres av en 88SE9172-brikke fra Marvell. Til slutt finner vi ytterlige to SATA 6 Gbit/s-kontakter, som kun kan benyttes når SATA-Express- og M.2-kontakten ikke er er i bruk.

På I/O-panelet finner vi to USB 2.0- og seks USB 3.0-porter, to nettverkstilkoblinger og en PS/2-kontakt for tastatur eller mus. Vi finner også diverse kontakter for lyd, samt en VGA-, en DVI- og en HDMI-kontakt for prosessorens integrerte grafikkløsning.

I tillegg til nettverkskontrolleren fra Qualcomm kalt Killer-E2201 finner vi en I217-V-kontroller fra Intel, som styrer hver sin gigabit-tilkobling. Lydprosesseringen blir gjort av Realtek ALC1150-codec, som sørger for kurant lyd i opp til åtte kanaler.

I esken til Gigabyte Z97X-UD5H-BK finner vi bare det aller mest nødvendige av tilbehør.

  • 4 x SATA 6 Gbit/s-kabler
  • 1 x SLI-bro
  • I/O Bakplate
  • Brukermanual
  • Driver-CD

Bli med til neste side, så ser vi på ytelsen
