Test Asus ROG Rampage IV Black Edition

(Bilde: Sindre Eldøy - Hardware.no)

Dette råtasskortet kommer med egen fjernkontroll

Her får selv den ivrigste entusiasten alt.

I sommer lanserte Intel sin kraftigste prosessor for forbrukermarkedet, under navnet Intel Core i7 4960X. Vi lot oss imponere over den ekstrem ytelsen vi fikk servert, men ennå mer fornøyd var vi med lillebroren Intel Core i7 4930K

Selv om disse prosessorene er nye, benytter de fortsatt LGA2011-plattformen som ble til for omtrent to år siden. Det har heller ikke kommet nye brikkesett for plattformen, og kjøper du en LGA2011-maskin for hjemmebruk, er det kun Intels X79-brikkesett som gjelder.

Til tross for at brikkesettet allerede har vært lenge på markedet, forsetter hovedkortprodusentene å utvikle nye hovedkort. Vi har fått fatt i et av få tilgjengelige mediaeksemplarer av en kommende verstingmodell fra Asus, som bærer navnet Asus ROG Rampage IV Black Edition.

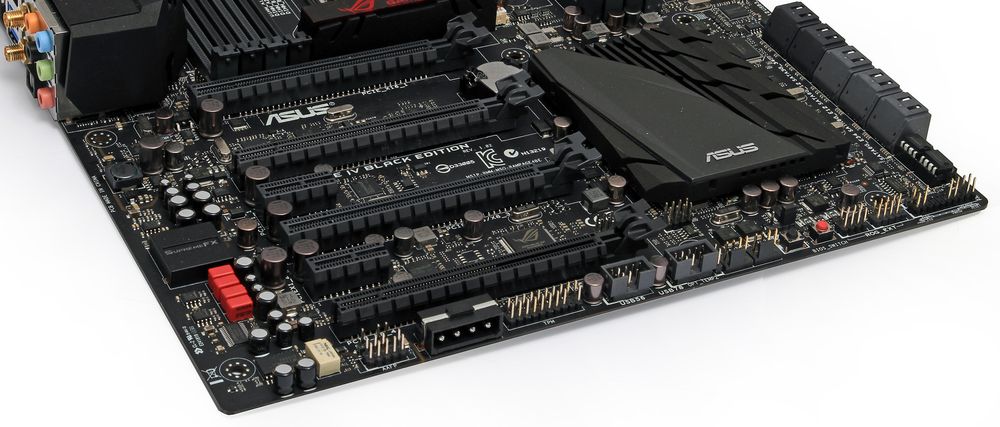

Hovedkortet har fire PCI Express x16-spor og to PCIe x1-spor. Foto: Sindre Eldøy - Hardware.no.
Hovedkortet har fire PCI Express x16-spor og to PCIe x1-spor. Foto: Sindre Eldøy - Hardware.no.

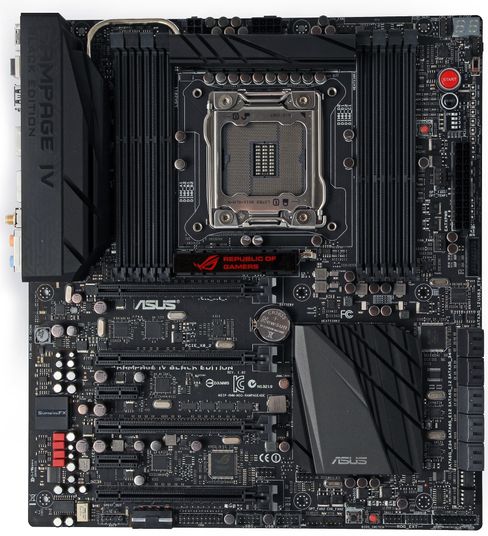

Hovedkortet har E-ATX-format, som er 2,3 centimeter bredere enn standard ATX-hovedkort.
Hovedkortet har E-ATX-format og er 2,8 centimeter bredere enn standard ATX-hovedkort.

Spesifikasjoner

  • Sokkel LGA2011 for Intel Core i7
  • Intel X79-brikkesett
  • 8 x DDR3-minnesokler for maks 64 GB med frekvenser opp til 2800 MHz (OC)
  • 4 x PCI Express 3.0 x16 (x16; x16/x16; x16/x8/x16  eller x16/x8/x8/x8)
  • 2x PCI Express 2.0 x1
  • 2 x SATA 6 Gbit/s og 4 x SATA 3 Gbit/s via Intel X79 (RAID 0, 1, 5, 10)
  • 4 x SATA 6 Gbit/s og 2 eSATA 6 Gbit/s via ASMedia ASM1061
  • 1 x Gigabit LAN via Intel WG82579V
  • WiFi 802.11 a/b/g/n/ac og Bluetooth v4.0
  • 8-kanals lyd via ROG SupremeFX, Cirrus Logic CS4398 og Texas Instruments TPA6120A2
  • 6 x USB 3.0-porter via Intel Z87 (4 eksterne + 2 via intern header)
  • 8 x USB 3.0-porter via ASMedia ASM 1042 (6 eksterne + 2 via intern header)
  • 10 x USB 2.0-porter (4 eksterne + 6 via intern headere)
  • Formfaktor: E-ATX (30,5 x 27,2 cm)

Takk til Asus som sendte hovedkortet til test.

Hovedkortet vi har fått inn til test er en særdeles fullspekket modell. For å få plass til alle komponentene og likevel oppnå en god og oversiktlig layout, har Asus benyttet et kretskort som er 2,8 centimeter bredere enn den vanlige ATX-standarden.

Kortet er utstyrt med en passiv kjøleløsning med kjøleribber på brikkesettet og spenningsregulatorene. Videre finner vi åtte spor for DDR3-minne, som har støtte for minnefrekvenser opp til 2800 MHz ved overklokking. Kortet er laget med kvalitetskomponenter og skal være bygget for å takle skikkelig overklokking.

Kompromissløs funksjonalitet

Vi finner fire PCI Express 3.0 x16-spor, hvor et av disse styres av en ASM1184e PCIe-switch fra ASMedia. Bruker du ett eller to av sporene, får du full x16-båndbredde. Ved bruk av tre spor reduseres båndbredden til et av sporene til x8, mens ved bruk av samtlige spor begrenses båndbredden til to av sporene til x8.

Hovedkortet er videre utstyrt med to PCI Express x1-spor. Vi legger merke til at disse er åpne i bakkant, slik at du kan benytte ekspansjonskort som egentlig er beregnet for x4, x8 eller x16-spor.

Dette har vi testet før, og det kan komme godt med:
Slik gikk det da vi kutet kontakten av skjermkortet »

Rampage IV Black Edition kan skilte med totalt ti SATA-kontakter. X79-brikkesettet styrer to kontakter med 6 Gbit/s båndbredde og fire kontakter med 3 Gbit/s båndbredde. Disse kontaktene har støtte for RAID 0, 1, 5 og 10. De fire resterende SATA-kontaktene, samt to eSATA-kontakter, har 6 Gbit/s båndbredde og styres av ASM1061-kontrollere fra ASMedia.

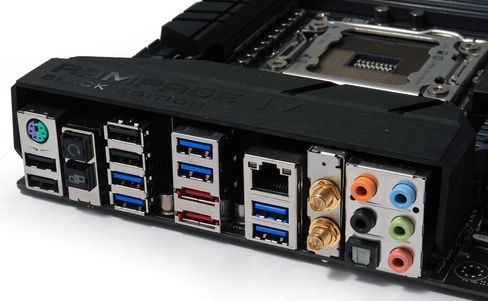

På I/O-panelet finner vi fire USB 2.0- og seks USB 3.0-porter, nettverkstilkobling og en PS/2-kontakt for tastatur eller mus. Vi finner også diverse kontakter for lyd, knapper for ROG Connect og tilbakestilling av BIOS, samt antenneutganger for det trådløse nettverkskortet.

En WG82579V-kontroller fra Intel styrer gigabit-nettverket. Hovedkortet har også et trådløst nettverkskort som støtter den nye IEEE 802.11ac-standarden og Bluetooth 4.0.

Lydprosesseringen blir gjort av ROG SupremeFX-codec, som sammen med en CS4398 DAC fra Cirrus Logic og en TPA6120A2-forsterker fra Texas Instruments for opptil 600 Ohms hodetelefoner, sørger for grom lyd i opp til åtte kanaler.

Spenstig tilbehør

I esken til Asus Rampage IV Black Edition finner vi mye spennende. Det første som fanger vår oppmerksomhet er det store OC-panelet, som kan være hendig når du overklokker. Vi finner også et kort med en nøkkelkode til spillet Assassins Creed IV: Black Flag, som vår søsterside Gamer.no har omtalt som nokså godt.

Asus har videre lagt med en bakplate kalt X-Socket, som gjør deg i stand til å benytte prosessorkjølere for den eldre LGA1366-sokkelen på Rampage IV Black Edition. Esken til hovedkortet inneholder selvsagt også alt vi kan trenge av kabler og annet vanlig tilbehør.

  • Nøkkelkode til spillet Assains Creed IV - Black Flag
  • Brukermanual
  • Driver-CD
  • OC Panel med tilhørende  5.25-brakett
  • 1 x ROG Connect-kabel
  • 6 x SATA 6 Gbit/s-kabler
  • 4 x SATA 3 Gbit/s-kabler
  • 1 x SLI-kabel
  • 1 x CrossFire-kabel
  • 1 x treveis og 1 x fireveis SLI-bro
  • I/O Bakplate
  • 2 x WiFi-antenner
  • 1 x X-socket
  • Asus Q-Connector kit

Bli med til neste side, så ser vi på BIOS og overklokking »
