Test ASRock Z87 OC Formula

(Bilde: Sindre Eldøy - Hardware.no)

Drømmemodell som frir til entusiasten

Dette Haswell-hovedkortet imponerer over hele fjøla.

I sommer lanserte Intel sin nyeste prosessorserie i mellommarkedet, kalt Haswell. Vi har tidligere testet to prosessormodeller i serien, og lot oss imponere over både Core i5 4670K og toppmodellen Core i7 4770K.

Skal du ha en Haswell-prosessor må du ha et hovedkort med LGA1150-sokkel. Er du ute etter en entusiastmaskin, bør du her velge plattformens heftigste brikkesett kalt Intel Z87. Vi har tatt inn et hovedkort med nettopp Z87-brikkesettet til test. Det er produsert av ASRock, og er myntet på virkelige entusiaster og overklokkere, og heter ASRock Z87 OC Formula.

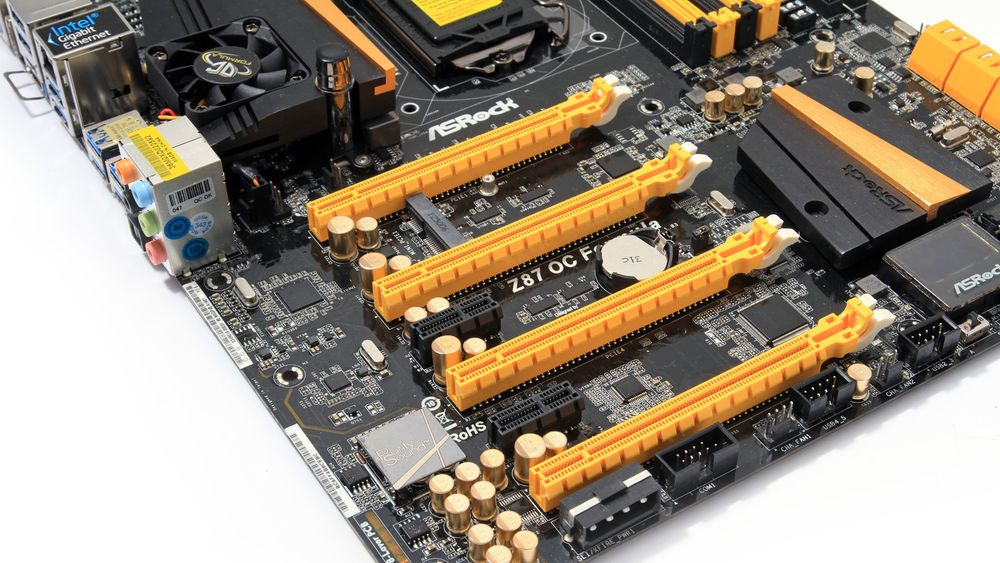

Hovedkortet har fire PCI Express x16-spor, et mini-PCIe- og to PCIe x1-spor.
Hovedkortet har fire PCI Express x16-spor, et mini-PCIe- og to PCIe x1-spor. Foto: Sindre Eldøy - Hardware.no

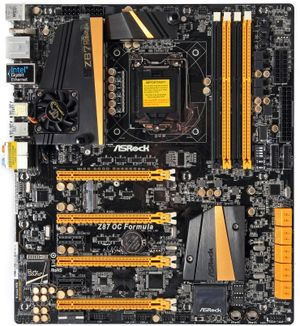

Hovedkortet har E-ATX-format, som er 2,3 centimeter bredere enn standard ATX-hovedkort.
Hovedkortet har E-ATX-format, som er 2,3 centimeter bredere enn standard ATX-hovedkort. Foto: Sindre Eldøy - Hardware.no

Spesifikasjoner

  • Sokkel LGA1150 for Intels fjerdegenerasjon Core i7, Core i5, Core i3, Xeon, Pentium og Celeron
  • Intel Z87-brikkesett
  • 4 x DDR3-minnesokler for maks 32 GB med frekvenser opp til 3000 MHz (OC)
  • 3 x PCI Express 3.0 x16 (x16, x8/x8,  eller x8/x4/x4)
  • 1x PCI Express 2.0 x16 (x4 båndbredde)
  • 2x PCI Express 2.0 x1
  • 1x mini-PCI Express (for Wifi + Blåtann)
  • 6 x SATA 6 Gbit/s via Intel Z87 (RAID 0, 1, 5, 10)
  • 4 x SATA 6 Gbit/s via ASMedia ASM1061
  • 1 x Gigabit LAN via Intel I217V
  • 8-kanals lyd via Realtek ALC1150
  • 6 x USB 3.0-porter via Intel Z87 (4 eksterne + 2 via intern header)
  • 4 x USB 3.0-porter via Etron EJ188H (4 eksterne + 2 via intern header)
  • 8 x USB 2.0-porter (2 eksterne + 6 via intern headere)
  • Formfaktor: E-ATX (30,5 x 26,7 cm)

Les mer om kortet på ASRock.com

Takk til ASRock som sendte hovedkortet til test.

Hovedkortet vi har fått inn til test er en usedvanlig fullspekket modell. For å få plass til alle komponentene med en god og oversiktlig layout, har ASRock benyttet et kretskort som er 2,3 centimeter bredere enn den vanlige ATX-standarden.

Kortet er utstyrt med en aktiv kjøleløsning, og kjøleblokken er klargjort for vannkjøling. Hele hovedkortet er dessuten belagt med et vanntett belegg, som beskytter mot vann, støv og eventuelle andre strømledende substanser du måtte søle i maskinen.

ASRock Z87 OC Formula er utstyrt med fire spor for DDR3-minne, og har støtte for minnefrekvenser på over 3000 MHz ved overklokking. Kombinert med kvalitetskomponenter for strømstyring, ekstra mye gull i prosessorsokkel, minne- og PCIe-spor og gjennomgående svært god byggekvalitet, ligger alt til rette for ekstrem overklokking.

Kompromissløs funksjonalitet

Vi finner totalt tre PCI Express 3.0 x16-spor. Når du bruker ett av sporene får du full x16-båndbredde. Ved bruk av to spor kjører begge med x8 båndbredde, mens ved bruk av tre spor kjøres første spor med x8 båndbredde mens de to resterende reduseres til x4.

Hovedkortet er videre utstyrt med et PCI Express 2.0 x16-spor som har begrenset båndbredde på x4, samt to PCI Express x1-spor. På toppen av det hele finner vi også et mini-PCIe-spor, som er tiltenkt WiFi- og Bluetooth-modulen som du får med i pakken om du kjøper Asrock Z87 OC Formula/ac.

ASRock Z87 OC Formula kommer også med et respektabelt antall SATA 6 Gbit/s-kontakter. Her er nemlig hele ti kontakter rigget opp på rekke og rad, hvor seks av dem styres av brikkesettet og fire styres av to ASM1061-kontrollere fra ASMedia. Brikkesettets kontakter har støtte for RAID 0, 1, 5 og 10.

På I/O-panelet finner vi to USB 2.0- og åtte USB 3.0-porter, nettverkstilkobling og en PS/2-kontakt for tastatur. Vi finner også diverse kontakter for lyd, en knapp for tilbakestilling av BIOS og to HDMI-kontakter. Den ene av disse HDMI-kontaktene er for inngående signaler, og kan brukes mellom hovedkortet og en annen enhet, som for eksempel en spillkonsoll. Du kan da raskt bytte hva som skal vises på skjermen eller TV-en din ved hjelp av en hurtigtast.

En I217V-kontroller fra Intel styrer gigabit-nettverket. Lydprosesseringen blir gjort av ALC1150-brikke fra Realtek, som sammen med en TI NE5532 differensiellforsterker med støtte for 600 Ohms hodetelefoner sørger for grom lyd i opp til åtte kanaler.

Fyldig tilbehør

I esken til ASRock Z87 OC Formula finner du en tøypose som inneholder alt du kan trenge av tilbehør. Blant tilbehøret finner vi hele ti SATA-kabler, en USB 3.0-brakett og en tube med GELID GC Extreme termisk pasta. Vi finner også ti føtter til å plassere under hovedkortet om du ønsker å teste kortet utenfor kabinettet.

Blant inngangene på bakpanelet finner vi en HDMI-inn-kontakt, slik at du slipper å flytte på kabler for å endre hvilket enhet som er koblet til skjermen din.
Blant inngangene på bakpanelet finner vi en HDMI-inn-kontakt, slik at du slipper å flytte på kabler for å endre hvilket enhet som er koblet til skjermen din. Foto: Sindre Eldøy - Hardware.no
  • Brukermanual
  • Driver-CD
  • 10 x SATA 6GBit/s-kabler
  • 2 x SATA-Molex strømkabler
  • I/O Bakplate
  • 1 x USB 3.0 2,5" frontpanel + brakett
  • 4 x HDD-skruer
  • 6 x Kabinettskruer
  • 10 x "OC Stands"
  • 1 x GELID GC Extreme termisk pasta

Bli med til neste side, så ser vi på BIOS og overklokking »
