Rapport fra innsiden: Nvidias laboratorium

(Bilde: Jørgen Elton Nilsen, Hardware.no)

Han kvalitetssikrer skjermkortene til Nvidia

Og maskinen bak han koster fem millioner kroner og veier to tonn!

Hardware.no/Santa Clara: Det å lage et skjermkort til spillerne eller den nyeste prosessoren til mobiler og nettbrett, er på ingen måte barnemat. Dette er noen av de mest avanserte produktene i verden, og utviklingen av et helt nytt produkt starter gjerne fire til fem år før det finner veien til butikken.

Underveis går produktet, som for eksempel nylanserte GeForce GTX 680 eller mobilprosessoren Tegra 3, gjennom et lass med utviklingsfaser. Alt fra avgjørelser som bestemmer hvor ytelsen skal ligge fire år frem i tid, til hvilken farge klistremerket på det ferdig produktet skal ha.

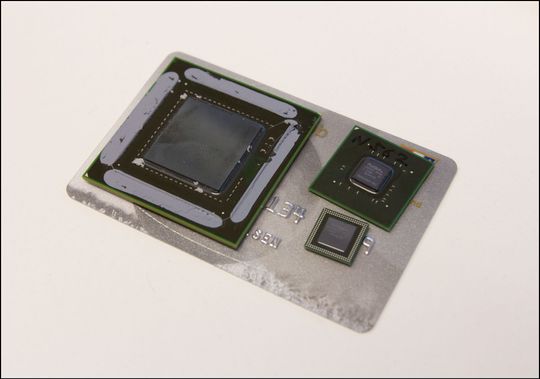

Grafikkprosessorer er små saker. Kjernen til GeForce GTX 480 til venstre, Tegra 3 i to varianter til høyre.
Grafikkprosessorer er små saker. Kjernen til GeForce GTX 480 til venstre, Tegra 3 i to varianter til høyre.

Ett av de viktigste punktene er å kontrollere selve brikkekjernen, og sørge for at den ikke inneholder noen former for fysiske feil. Når skjermkortet eller mobilprosessoren først settes i masseproduksjon er det gjerne for sent å gjøre endringer her. Hver eneste en av de gjerne ti milliarder elektriske koblingene i brikken må fungere plettfritt.

Om det så skulle oppstå feil etter produksjonen blir også dette undersøkt, slik at man vet å unngå dem i fremtiden.

Mannen som har ansvaret for å luke vekk slike feil fra Nvidia sine produkter heter Howard Marks, direktøren for silicon technology failure analysis. Vi besøkte han og tok en kikk på alt utstyret som brukes på Nvidias hovedkontor i Silicon Valley.

Se mini-innslaget der han selv forteller om labben og én av de mange maskinene:


Et imponerende laboratorium

En enorm tank med flytende nitrogen må til
En enorm tank med flytende nitrogen må til

Laget hans tar altså en kikk på hver eneste en av de langt over tre milliarder transistorene i en brikke – fikser en feil – ser om det fungerer – og starter prosessen på nytt hvis noe er galt.

Han fremstår nesten som «Q» i James Bond-eventyrene. En koselig og morsom professor i Nvidias kjeller med et gigantisk utstyrsbudsjett og en enorm entusiasme for det han driver med.

Få andre har vel egenhendig kjøpt lasere som veier flere hundre kilogram til titalls millioner kroner, for å pelle på en brikke på noen få gram – rett etter at den er kokt i syre?

Det er noe av hverdagen til gutta som jobber i dette laboratoriet. Vi kunne dessverre ikke ta oversiktsbilder av det hele. Da vi var på besøk i januar var en viss fare for at biter av GeForce GTX 680, som på det tidspunktet var topphemmelig, lå og slang rundt.

Lasere til så mangt

Men mye kult utstyr, det fikk vi ta bilder av. Dette er kanskje en av de maskinene som imponerte oss mest. Det er et fokusert ione-strålings system (FIB) fra FEI. Beistet tar fire måneder å bygge og det finnes kun 12 av dem i hele verden. Én av dem står hos Nvidia, og Marks fikk den til kompispris for bare 20 millioner kroner.

Det er ikke mangel på lasere her i gården.
Det er ikke mangel på lasere her i gården.

Når de har funnet den ene elektriske banen i en brikke som ikke fungerer, kommer denne FIB'en inn i bildet. Det er flere milliarder slike baner inni en prosessor, men med heftige lasere kan maskinen kutte over og dermed bryte kretsen, eller sveise nye baner sammen, uten at den kompliserte brikken må åpnes.

Her jobber man på atom-nivå ved skyte ionestråler mot objektet, som danner et magnetfelt som i sin tur presser vekk atomene.

Noen ganger må man imidlertid åpne opp brikkene. Like ved finner vi en maskin som heter JSM-6700F fra Jeol. Dette er i prinsippet et utrolig avansert mikroskop, som brukes for å ta en kikk på innsiden av grafikkprosessorene.

– For å frigjøre selve kjernen fra kretskortet før vi legger den i mikroskopet, bruker vi kokende syre og andre stoffer for å vaske den ren, sier Marks.

– Vi bruker sandpapir som er finere enn glass til å slipe ned prosessorene lag for lag, til vi avdekker kobberbanene. Når vi har kommet ned til disse er de så tynne at normal luft vil etse de bort på få dager, forteller han.

Med kobberbanene åpne brukes maskinen til å ta bilder av kretsene ved hjelp av katodestråler, vakuum og heftige bildeteknologier.

Bli med over til neste side for å se resten av labben »
