En liten guide til brikkesett for AMD AM4

Skal du kjøpe ny PC med AMD-prosessor? Les dette!

Annonsør­innhold
Les hele saken »

AMDs Ryzen-prosessorer har – heldigvis vil mange si – pustet nytt liv inn i det ellers litt trauste og Intel-dominerte prosessormarkedet.

Det betyr større valgfrihet for oss forbrukere, men fører også til at vi trenger enda litt mer kunnskap for å velge det som er mest riktig for oss.

Å kjenne til alle mulighetene og begrensningene som ligger i de forskjellige brikkesettene kan nemlig være litt av en jobb.

Med den nye Ryzen 3000-serien fikk vi også et nytt brikkesett i form av Z570.

Det betyr at vi nå er oppe i seks hovedbrikkesett for AMDs AM4-plattform.

Før vi tar for oss de forskjellige AM4-brikkesettene, la oss kort repetere hva dette med brikkesett faktisk er.

Nervebanene i PC-en

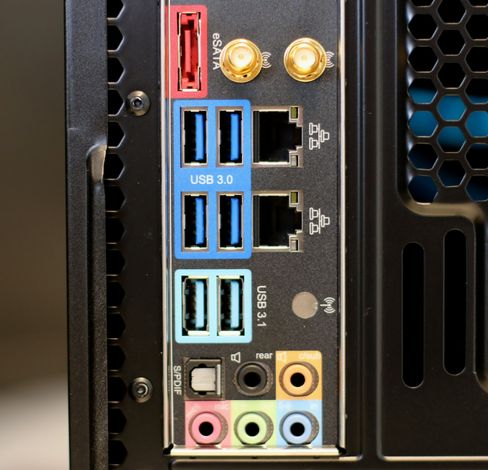

Brikkesettet binder interne og eksterne komponenter sammen og vil eksempelvis sette begrensninger på hvor mange USB-kontakter det kan være på hovedkortet. Foto: Vegar Jansen, Tek.no

Brikkesettet – chipset på engelsk – er en del av elektronikken som sitter på hovekortet. Det har som oppgave å legge til rette for kommunikasjonen mellom prosessoren, minnet og de andre enhetene som utgjør en PC – interne så vel som eksterne.

Forskjellige brikkesett vil kunne gi datamaskinen forskjellige egenskaper. Det kan være noe så enkelt og synlig som hvor mange USB-porter den kan ha, eller hvor mange harddisker som kan kobles til.

Et annet og mye brukt eksempel har vi innen overklokking av prosessoren. For selv om alle AMD Ryzen-prosessorer kan overklokkes, vil dette kun gjøres enkelt på et hovedkort med støtte for dette bygd inn i brikkesettet.

AMD har selv delt inn brikkesettene i tre forskjellige segmenter: «Enthusiast», «Mainstream» og «Essential».

Så la oss uten videre dikkedarer liste opp noen av de viktigste forskjellene:

  X570 X470 X370 B450 B350 A320
Prosessorstøtte Zen 2, Zen+ Zen 2, Zen+, Zen Zen 2, Zen+, Zen Zen 2, Zen+, Zen Zen 2, Zen+, Zen Zen+, Zen
Segment Enthusiast Enthusiast Enthusiast Mainstream Mainstream Essential
Overklokkingsstøtte Ja Ja Ja Ja Ja Nei
Maks antall USB-porter: 3.1 + 3.0 + 2.0** 8 + 0 + 4 2 + 10 + 6 2 + 10 + 6 2 + 6 + 6 2 + 6 + 6 1 + 6 + 6
Antall PCIe 3.0-baner for grafikkort              1x16 eller 2x8 1x16 eller 2x8 1x16 1x16 1x16
Antall PCIe 4.0-baner for grafikkort 1x16 eller 2x8
Maks antall SATA 6 Gbps + NVMe 8 + x4
eller
4 + 2x4
eller
0 + 3x4
6 + x2
eller
4 + x4
6 + x2
eller
4 + x4
4 + x2
eller
2 + x4
4 + x2
eller
2 + x4
4 + x2
eller
2 + x4
Maks antall PCIe-baner x16 PCIe 4.0 (hvis ingen SATA / NVMe) x8 PCIe 2.0 (+ x2 PCIe 3.0 hvis ingen x4 NVMe) x8 PCIe 2.0 (+ x2 PCIe 3.0 hvis ingen x4 NVMe) x6 PCIe 2.0 (+ x2 PCIe 3.0 hvis ingen x4 NVMe) x6 PCIe 2.0 (+ x2 PCIe 3.0 hvis ingen x4 NVMe) x4 PCIe 2.0 (+ x2 PCIe 3.0 hvis ingen x4 NVMe)
Maks antall SATA Express 0 2 2 2 2 2
SATA RAID-støtte 0,1,10 0,1,10 0,1,10 0,1,10 0,1,10 0,1,10
Annet AMD StoreMi AMD StoreMi   AMD StoreMi

**For å minimere forvirring: USB 3.1 = 10 Gbit/s, USB 3.0 = 5 Gbit/s.

For å begynne øverst, er det altså slik at AM4-plattformen kan støtte flere prosessorer, men for den gjengse PC-bygger vil det naturlig nok være Ryzen som gjelder. De fleste brikkesettene kan ta Ryzen-modeller fra alle generasjoner, men det er også et par unntak.

Det nye X570-brikkesettet skal kun fungere med andre- og tredjegenerasjons Ryzen, altså 2000- og 3000-serien – det vil si prosessorer med arkitekturene Zen+ og Zen 2. I den andre enden har ikke A320 fått støtte for de nyeste prosessorene.

Når det gjelder brikkesettene X370, X470, B350 og B450 er det videre opp til hver enkelt hovedkortprodusent å komme med en BIOS-oppdatering som gjør det mulig å bruke de nye prosessorene i 3000-serien.

I lista over har vi for øvrig utelatt X300 og A300 – to brikkesett som skulle være en slags miniversjoner av henholdsvis X370 og A320 for bruk i ekstra små datamaskiner (SFF – small form factor). Disse brikkesettene har dog knapt blitt rørt av hovedkortprodusentene.

X eller B?

For de aller fleste vanlige PC-byggere eller -kjøpere står valget mellom et B- eller X-brikkesett. Sistnevnte støtter flere USB-porter og har et par ekstra interne PCIe-baner, som praktisk sett betyr at det kan legges opp til flere tilkobingsmuligheter for harddisker, SSD-er, tilleggskort eller kanskje en ekstra LAN-port eller Wi-Fi.

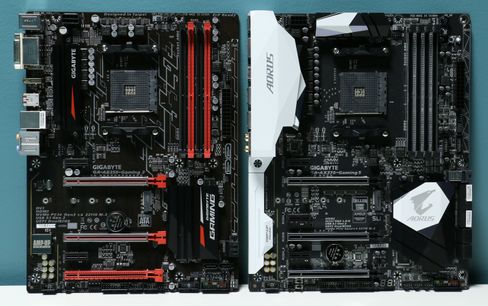

To AM4-hovedkort fra Gigabyte: AB350-Gaming 3 til venstre og AX370-Gaming 5 til høyre. De har AMD-brikkesettene B350 og X370. Foto: Vegar Jansen, Tek.no

Med unntak av dette, er den store forskjellen at X570, X470 og X370 er ment å kunne benyttes med to grafikkort i tandem.

B450 og B350 er optimalisert for kun ett grafikkort.

Litt avhengig av hva du faktisk trenger av porter og tilkoblingsmuligheter, vil ofte et hovedkort med B-brikkesett kunne være et smartere valg rent økonomisk. Vel å merke så lenge du ikke har planer om et oppsett med CrossFire eller SLI.

For hovedkort med et X-brikkesett kan fort bli en del dyrere, selv om det ikke nødvendigvis er så mange hundrelapper i forskjell på selve brikkesettene. Grunnen til dette, er at det dyrere brikkesettet gjerne havner på de mer forseggjorte hovedkortene, og der er det som oftest flere brikker, kontrollere, porter, kontakter, kjøleløsninger og annet som skal på plass før hovedkortprodusentene sier seg ferdige.

Med slike hovedkort kan det også følge med slikt som antenner for trådløse nettverk, eller kanskje en SLI-bro. Da ender også som regel hovedkortet opp i en markant høyere prisklasse.

Merk også at det til syvende og sist er hovedkortprodusentene som bestemmer hvilke egenskaper fra brikkesettene de velger å implementere på sine forskjellige produkter. At X470-brikkesettet støtter ti USB 3.1-porter, betyr ikke nødvendigvis at hovedkortet er utstyrt med alle disse.

B450 eller B350?

AMD rullet ut brikkesettene B450 og X470 i forbindelse med slippet av Ryzen 2000-serien. Forskjellen sett mot forgjengerne B350 og X370 er svært liten – i hovedsak er fokuset på at hovedkort med de nyere 400-brikkesettene typisk kan brukes med høyere minnehastigheter.

Videre har de en lagringsteknologi AMD kaller StoreMI. Her kombineres SSD, HDD og eventuelt RAM for en generelt raskere lagringsløsning.

Ellers er det altså stort sett hipp som happ, men kunne vi velge, ville vi gått for et hovedkort med det nyere B450-brikkesettet – det byr potensielt på litt mer stabilitet, og vi mener det er større sjanse for at produsenten vil trykke ut en BIOS som støtter de nyeste prosessorene.

X570, X470 eller X370?

Har du først bestemt deg for å gå for et hovedkort med X-brikkesett, er det relativt små forskjeller mellom X470 og X370 – der gjelder det samme som vi skrev under «B450 eller B350».

Det som klart skiller seg ut er X570, som kom samtidig med den nye Ryzen 3000-serien. Dette er det første brikkesettet i sin klasse med fjerde generasjon PCI Express.

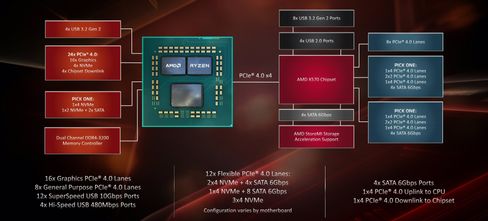

AMDs X570-plattform.

Sett mot forgjengerbrikkesettene byr X570 med PCIe 4.0 i teorien på dobbel båndbredde mot slikt som grafikkort og SSD-er med PCIe-grensesnitt – selv om det knapt finnes komponenter som kan utnytte dette i noe særlig grad akkurat nå.

Men det kan jo alltids være fint å være klar med den nye teknologien når muligheten byr seg.

Vi hadde dog ikke tatt oss bryet med å oppgradere et eksisterende og velfungerende oppsett med X370- eller X470-brikkesett, spesielt ikke så lenge de nyeste prosessorene også kan fungere utmerket i eldre hovedkort.

En ulempe med det nye X570-brikkesettet er at det drar mye strøm – typisk nærmere 15 watt mot 5 watt for X470/X370. Dette har ført til at de fleste X570-hovedkort er utstyrt med en liten vifte for å kunne kjøle brikkesettbrikken godt nok.

Oppsummering

De heftigste hovedkortene vil ha et X-brikkesett. Her ser vi Asus Crosshair VI Hero med X370 under testingen av en Ryzen-prosessor. Foto: Vegar Jansen, Tek.no

De fleste AMD-kjøpere vil gå for et hovedkort med B- eller X-brikkesett.

Når det gjelder forskjellen mellom disse, er det i hovedsak et spørsmål om mulighetene til å samkjøre to grafikkort for bedre ytelse. Det kan du kun med X-brikkesettene.

AMDs to B-brikkesett er ganske like, men generelt sett er det smart å plukke et hovedkort med det nyere B450 med mindre du finner et B350-hovedkort på tilbud.

Av X-brikkesettene er X570 det klart mest moderne – og strømsultne.

Ellers handler det i stor grad om å finne et hovedkort som har de kontaktene og tilkoblingsmulighetene du ønsker deg.

Se Prisjakts liste over aktuelle hovedkort med X570-brikkesett »

Mange entusiaster vil ikke tenke seg om to ganger og vil nærmest automatisk gå for det beste alternativet. For andre vil det kanskje være mer aktuelt å spare litt kronasjer på hovedkortet for å kunne spandere på seg en enda raskere prosessor eller bedre grafikkort.

Prisjakts liste viser at hovedkort med B450 er jevnt over rimeligere priset »

Sånn sett kan et B-brikkesett være et mer fornuftig valg for den som ikke har et ubegrenset budsjett.

Synes du det er vanskelig å velge?
Kunsten å plukke prosessor, hovedkort og minne »

(Kilde: AMD | Wikipedia)
