Fujifilm utvikler organisk bildebrikke

Tradisjonell brikke med Bayer-filter (tv.) og Fujifilms nye organiske brikke.
Tradisjonell brikke med Bayer-filter (tv.) og Fujifilms nye organiske brikke.

Silisiumbrikker er utrolig effektive både til å lage bildebrikker og databrikker av, men det betyr ikke at det ikke finnes løsninger som er bedre. Fujifilm satte i 2006 i gang et prosjekt for å forsøke å lage CMOS-brikker av annet materiale.

Nå har de en liten, men fungerende versjon i laboratoriet sitt. Det er ikke store saken, med størrelse på 1/15 tommer og oppløsning på 320x240 piksler, men den tar bilder, og utnytter mer av lyset enn en tradisjonell bildebrikke.

Brikken er bygget opp i tre lag, slik som en Foveon-brikke. Den trenger ikke noe IR-filter da den ikke er følsom på slike bølgelengder uansett. Det er også mulig å legge på et ekstra antireflekterende lag, som skal øke utnyttelsen av lyset ytterligere, og da komme opp i 80% utnyttelsesgrad. Dynamisk omfang skal være særdeles bra. Fujifilm skal visstnok være de første som klarer å ta fargebilder med en slik brikke.

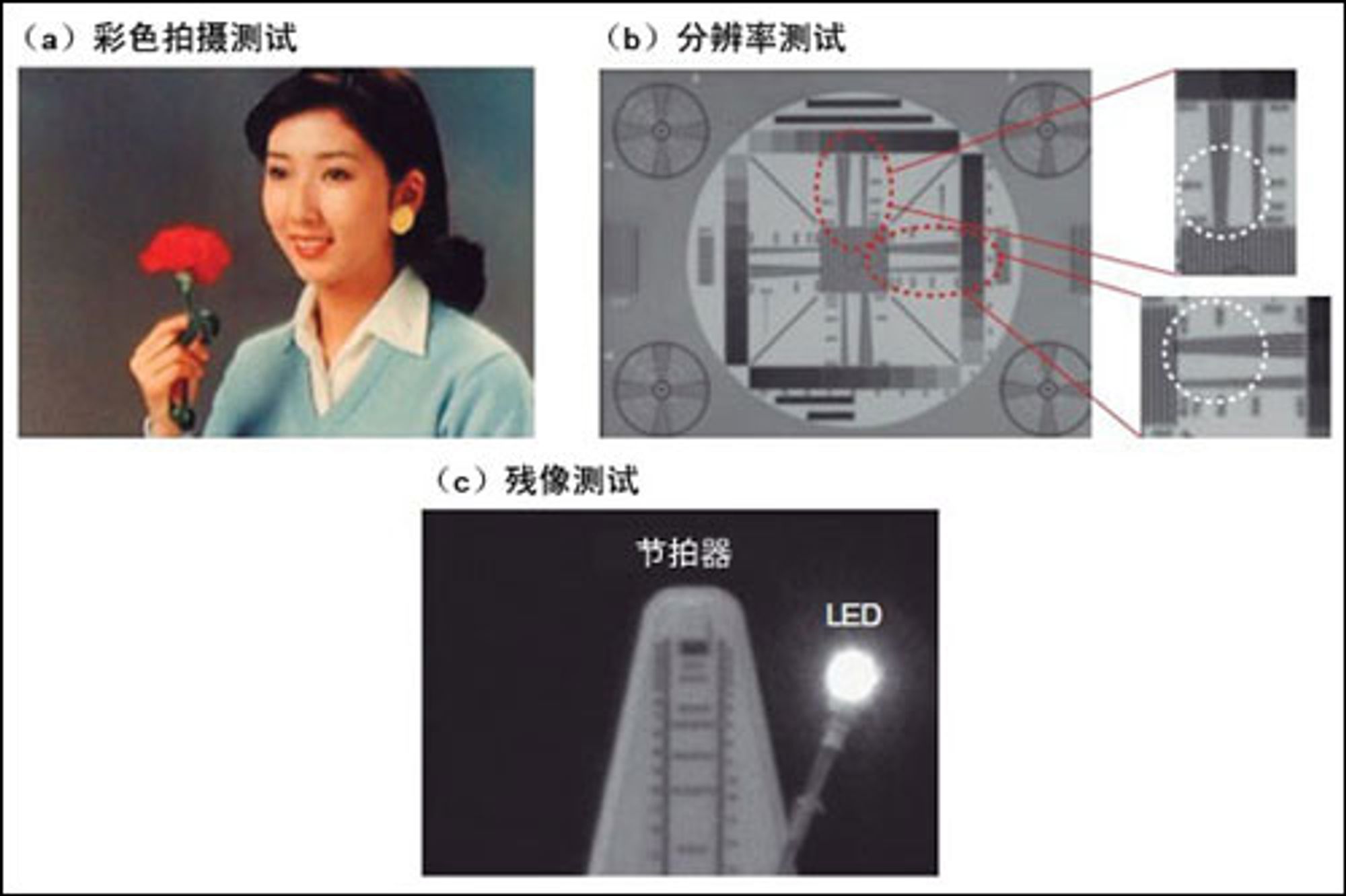

Eksempler på bilde tatt med den nye brikken.
Eksempler på bilde tatt med den nye brikken.

Når brikken havner i et speilreflekskamera du har råd til å kjøpe vites ikke. Det er fortsatt store problemer med støy, og det er vanskelig å kunne masseprodusere noe laget på denne teknologien. Det gjør at Fujifilm må jobbe med dette en god stund til, men de sier at det ikke bare er en fantasi å få ned kostnadene til et nivå der det er kommersielt realistisk teknologi.

Vi har klart å finne følgende liste over spesifikasjoner på denne eksperimentelle brikken:

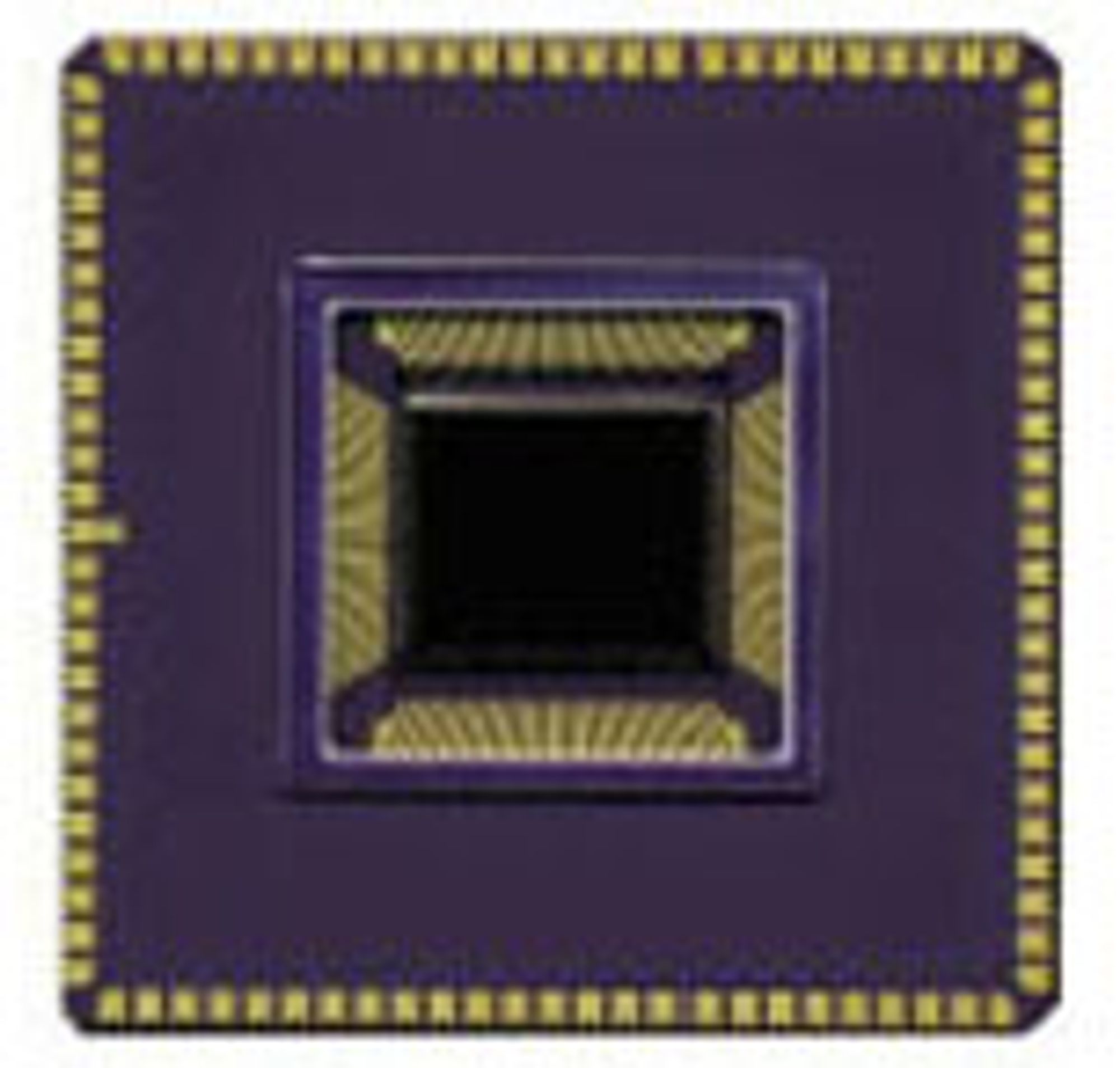

En tidlig versjon av den nye brikken.
En tidlig versjon av den nye brikken.

Pixel pitch: 3.0um
Optical size: 1/15" (1.2mm diagonal)
Total array size: 360 x 256 pixels
Usable array size: 320 x 240 pixels
Frame Rate: 50 frames/sec
Full well capacity: 40000e
Dynamic Range: 60dB
Dark current: 7e at 60 degrees centigrade, 50fps
Quantum efficiency: 65% at 550nm
electron to voltage conversion: 56uV/e
Pixel fogging?: none
Image ghosting: cannot be detected using current apparatus
Organic Layers: - (unknown?, does not include AR film on pixel)
Pixel fill factor: 85%
Metal layer Structure: 2 polysilicon layers, 4 "wire routing" layers
1 pixel uses 3 transistors
Process node: 180nm
Micro Lens: None

(Kilder: 43rumors.com, dpnet.com)
