Guide Reparasjon av iPhone 6 Plus

Å reparere en iPhone er ikke egentlig så vanskelig – men det krever presisjon, tålmodighet og riktig redskap. (Bilde: Niklas Plikk, Tek.no)

Skjermen knuste, så da var det på tide å dra frem verktøyene

Slik gikk det da vi skulle fikse en iPhone 6 Plus.

Hvis du er innom denne nettsiden ofte, er sjansen for at du vet en del om smarttelefoner stor. Høyst sannsynlig eier du også en smarttelefon selv, og gjennom dette har du ganske sikkert også – bokstavelig talt – førstehåndserfaring med å løse diverse problemer på telefonen.

Så langt så godt – men hva om du for eksempel knuser skjermen? Hva gjør du da? Det er det samme spørsmålet som undertegnede stilte seg da han for litt over en uke siden ble utskremt til å reparere en Xperia Z1 – helt uten noen tidligere form for reparatørerfaring.

Les også: Her er mobilverkstedene for de utålmodige »

Hvordan det gikk kan du lese om her (Ekstra), men i dag skal vi vise deg hvordan vi reparerte en helt annen – og langt vanligere – smarttelefon: en iPhone 6 Plus. Med erfaringen fra den forrige reparasjonen burde jo dette gå mye lettere, eller?

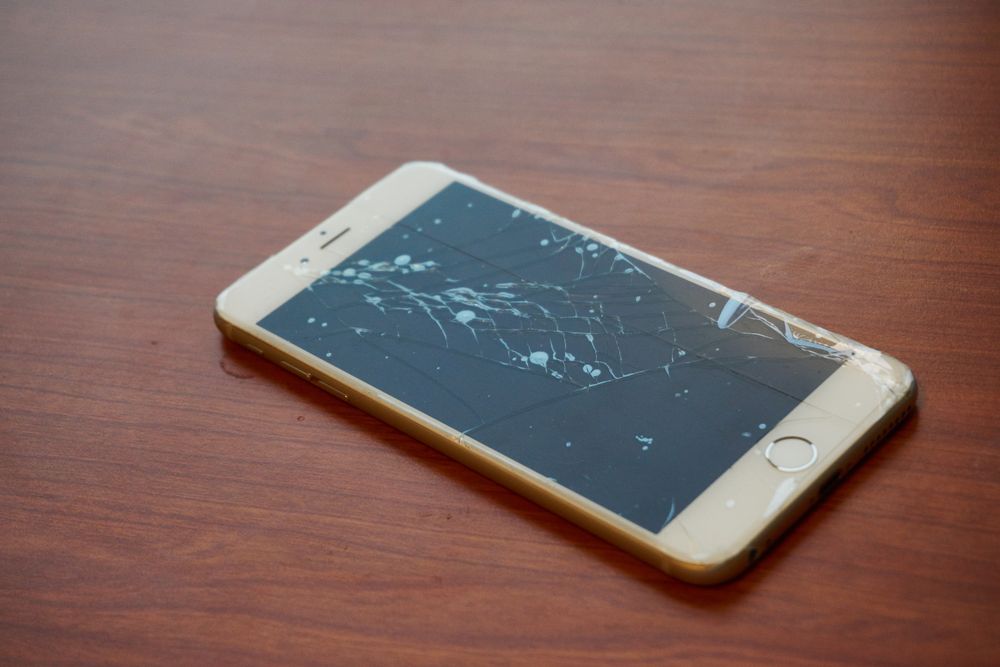

Slik så skjermen ut etter et møte med et flislagt gulv. Merk at brukeren har teipet over skjermen, for å unngå glasskår.
Slik så skjermen ut etter et møte med et flislagt gulv. Merk at brukeren har teipet over skjermen, for å unngå glasskår. Foto: Torstein Norum Bugge, Tek.no

iPhonen vi hadde til reparasjon hadde hatt et svært ublidt møte med et flislagt gulv. Selve LCD-en fungerte imidlertid fint, som den gjør i de fleste slike tilfeller. Allikevel var det hensiktsmessig å bytte – spesielt med tanke på glassbiter og dårlig lesbarhet på visse områder.

Før du setter deg ned med din egen telefon og begynner å tukle med den, så vil vi gjerne minne om at du i så tilfelle bryter med garantivilkårene fra produsenten. Sammenlignet med en autorisert reparasjon kan det allikevel være store penger å spare her – men det er viktig å være klar over konsekvensene.

Uansett: følg med videre, så viser vi deg hvordan reparasjonen gikk – og hvordan du kan gjøre det selv!

TIPS: Hvis du vil bare vil se en stor, visuell gjennomgang, så ligger alle bildene vi tok i en bildekarusell nederst på side to.

Gode forberedelser er alfa og omega

Var det noe vi lærte av den forrige reparasjonen, så var det at gode forberedelser kan bety forskjellen mellom en enda mer ødelagt telefon og et vellykket skjermbytte. I tilfellet med tidligere nevnte Xperia Z1 var det for eksempel livsviktig å ta vare på det ekstremt skjøre og tynne limet under glasset på baksiden.

At vi greide å redde dette var ren og skjær flaks, og flaks er som kjent ikke noe man skal stole på – spesielt ikke når du sitter med en telefon som fortsatt har en nypris på godt over 8 000 kroner mellom hendene.

Nuvel. Ifølge det allvitende Internettet så skulle det faktisk være langt mindre risikofyllt å reparere denne iPhonen enn Xperia-enheten vi hadde tuklet med tidligere, så optimismen var absolutt tilstede. Allikevel forberedte vi oss godt, både utstyrsmessig og på kunnskapssiden. La oss ta en liten gjennomgang – av utstyr hadde vi:

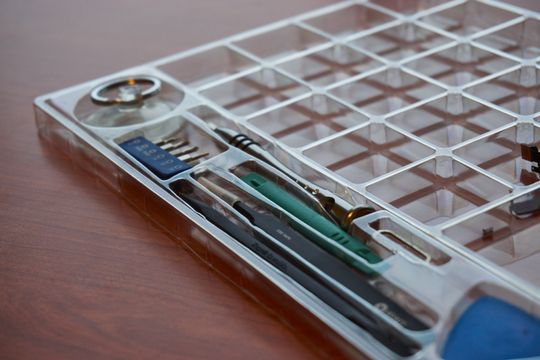

Utstyret vi brukte til å reparere iPhonen var kjøpt fra iFixit, og inneholder det meste man måtte trenge for å gjennomføre en slik reparasjon.
Utstyret vi brukte til å reparere iPhonen var kjøpt fra iFixit, og inneholder det meste man måtte trenge for å gjennomføre en slik reparasjon. Foto: Torstein Norum Bugge, Tek.no
  • Verktøysett for smarttelefoner: I anledning den forrige reparasjonen kjøpte vi inn verktøysettet til den kjente reparatørsiden iFixit. I denne såkalte «Smartphone Repair Kit»-en skal visstnok alt du måtte finne på å trenge av redskaper finnes, og redskapene er dessuten av høy kvalitet. Fra iFixits egne nettsider koster settet i skrivende stund 24,95 dollar – eller rundt 220 kroner.
  • Varmluftpistol: En varmluftpistol er nøkkelen til de fleste gode reparasjoner. Det er som regel brukt mye lim i konstruksjonen på en smarttelefon, og som en tommelfingerregel kan du derfor også gå ut ifra at det er en dårlig idé å begynne å røske i ting uten å fjerne noe av limets klebeevne. Varmepistolen vi bruker her ble kjøpt på Biltema, og koster bare 149 kroner.
  • Brytebladkniv: en god gammeldags Stanley-kniv kan være kjekt å ha for å komme til på spesielt vanskelige steder. Pass imidlertid på at kniven er sløv, slik at du ikke kutter av noen kabler eller lignende.
  • Dobbeltsidig teip: Lim kan være både vanskelig og risikofyllt å bruke i en telefon. Tynn, dobbeltsidig teip gjør i mange tilfeller samme nytten, og er helt fullstendig risikofri å bruke. Den kan også brukes der det tidligere har sittet lim fra fabrikk.

Videre hadde vi forberedt oss ganske nøye, og hadde disse tingene i bakhånd og i bakhodet:

  • Reparasjonsguide: Modellspesifikke guider er alltid kjekt å ha oppe på en skjerm mens du reparerer, men enda bedre er det å gå gjennom dem et par ganger før du setter i gang så du vet hva som skal gjøres. Da minimeres sjansen for feil, og hele reparasjonen vil sannsynligvis bli både mye lettere og raskere å gjennomføre.
  • Huskeliste: En enkel punktliste over risikomomenter ved reparasjonen hjelper oss å unngå å gjøre nettopp disse feilene. Det høres banalt ut, men kan spare deg for mye tid, frustrasjon og penger.

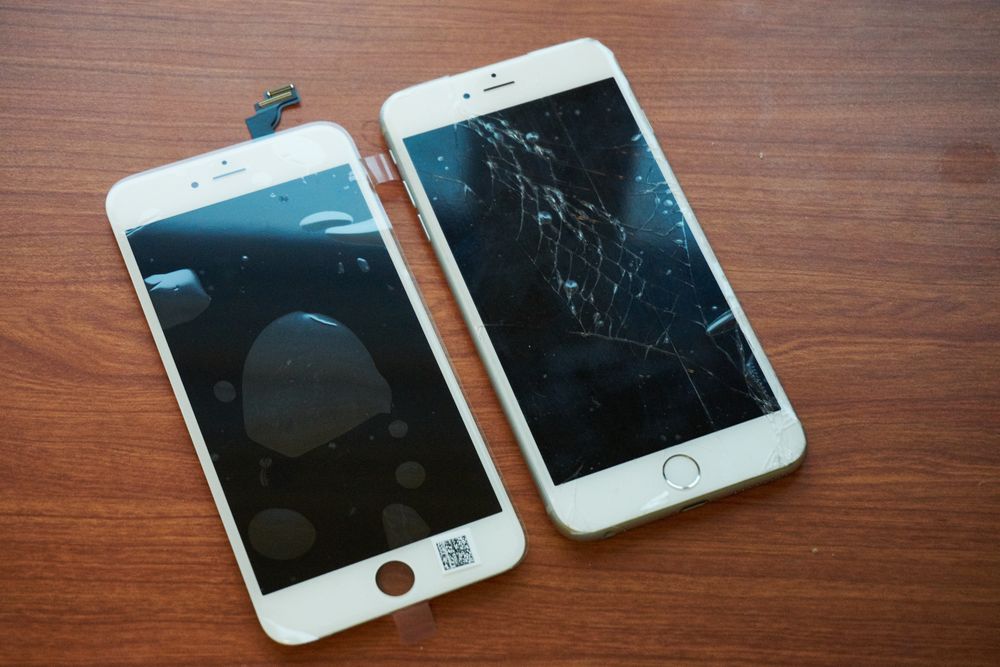

Skadet skjerm og ny skjerm side ved side.
Skadet skjerm og ny skjerm side ved side. Foto: Torstein Norum Bugge, Tek.no

Sist, men ikke minst, så hadde vi selvsagt kjøpt en ny skjerm. I dette tilfellet valgte vi å kjøpe en skjerm fra Mytrendyphone, mest fordi leveringstiden er langt kortere enn fra for eksempel eBay. Sluttsummen lød dermed på i underkant av 2 000 kroner med frakt og moms, men dersom du leter litt og tåler et par ukers ventetid går det fint an å halvere dette beløpet.

Selve reparasjonen – slik gikk vi frem

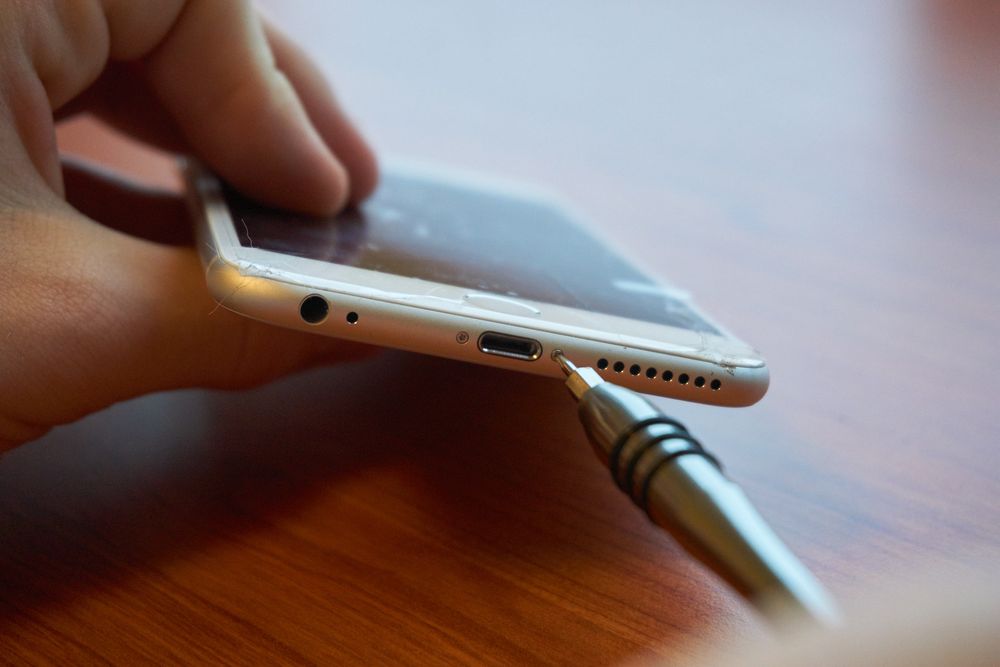

Det første man må gjøre, er å skru ut de to pentalobe-skruene under. Her må man ha spesialutstyr, for Apple er bortimot de eneste som bruker akkurat denne typen skruer.
Det første man må gjøre, er å skru ut de to pentalobe-skruene under. Her må man ha spesialutstyr, for Apple er bortimot de eneste som bruker akkurat denne typen skruer. Foto: Torstein Norum Bugge, Tek.no

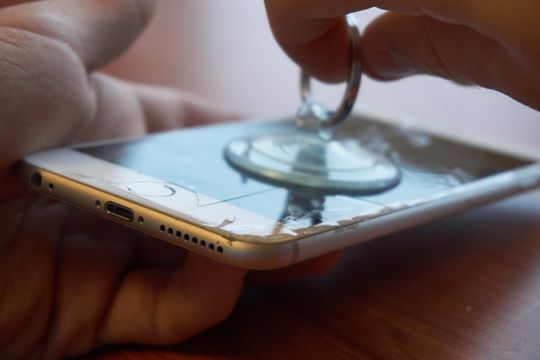

Sugekoppen lar oss dra skjermen forsiktig litt opp, slik at en sprekk kommer til syne.
Sugekoppen lar oss dra skjermen forsiktig litt opp, slik at en sprekk kommer til syne. Foto: Torstein Norum Bugge, Tek.no

Vel, nok om forberedelsene – la oss starte på reparasjonen! Apple har i kjent stil låst skjermen ved hjelp av to såkalte pentalobe-skruer i bunnen av telefonen, så disse to er det første som må ut. Å ta dem ut er en smal sak, men verre er det at dette er spesialskruer kun brukt av Apple. Du må altså ha spesialutstyr for å få dem ut – noe vi hadde i pakken fra iFixit.

Selv om skruene låser skjermen fast, så er det imidlertid ikke de som holder den fast til selve rammen. For å få løs skjermen måtte vi derfor ta frem sugekoppen og plekteret vårt. Ved hjelp av sugekoppen dro vi bestemt og forsiktig skjermen litt opp fra bunnen av rammen, og dyttet plekteret inn i sprekken.

Her var for øvrig også det første faremomentet vårt: hjem-knappen. Dette er en ganske skjør skapning, så det er sterkt tilrådelig og ikke bruke plekteret på midten av bunnen.

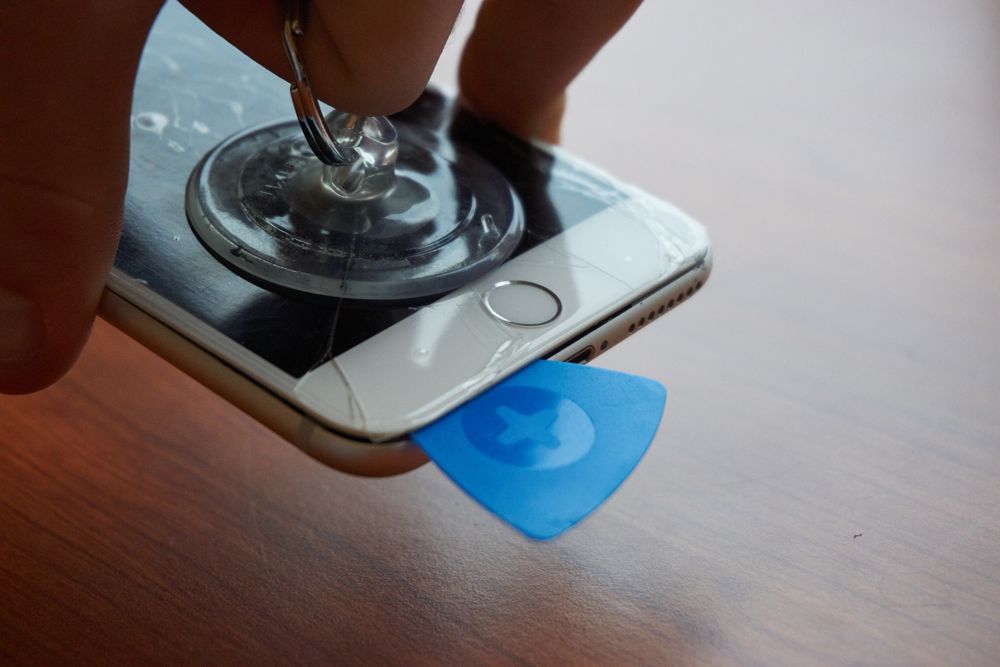

Du kan ikke dra opp hele skjermen med sugekoppen alene, men ved hjelp av et plekter kan du få skjermen noe lenger ut. Dette må gjøre på sidene og i bunnen, men ikke på toppen – da kutter du skjermkablene.
Du kan ikke dra opp hele skjermen med sugekoppen alene, men ved hjelp av et plekter kan du få skjermen noe lenger ut. Dette må gjøre på sidene og i bunnen, men ikke på toppen – da kutter du skjermkablene. Foto: Torstein Norum Bugge, Tek.no

Resten av bunnen og sidene er det imidlertid fritt fram å pirke på, og etter litt draing og pirking løsnet skjermen helt. Da kom også Apples festemekanisme frem i dagen: plastklips. Sammenlignet med lim er dette som en gavepakke å regne – rent reparasjonsmessig, altså.

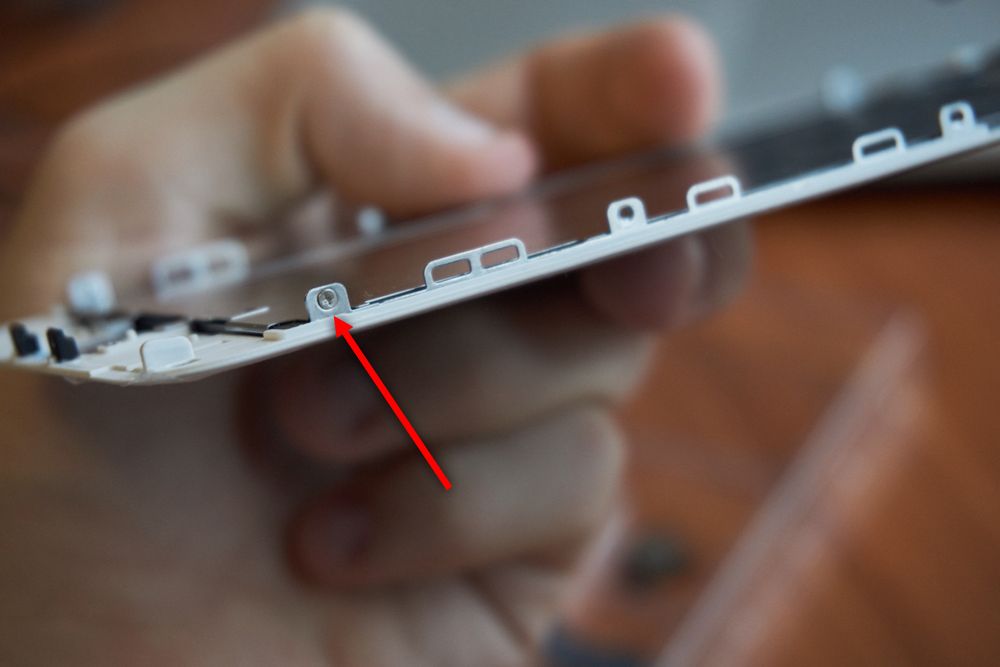

Med skjermen løs ser vi tydelig Apples festemekanisme: metall- og plastklips. Et noe utradisjonelt valg, med tanke på at stor sett alle andre produsenter bruker lim til dette formålet.
Med skjermen løs ser vi tydelig Apples festemekanisme: metall- og plastklips. Et noe utradisjonelt valg, med tanke på at stor sett alle andre produsenter bruker lim til dette formålet. Foto: Torstein Norum Bugge, Tek.no

Det er også et pluss at skjermen er det første som tas ut, for det letter reparasjoner av denne typen en hel del. I det hele tatt er Apple ganske flinke på å skille de forskjellige delene i telefonen fra hverandre, slik at de lett skal kunne fjernes én og én.

Skjermen løsner – men pass på kablene

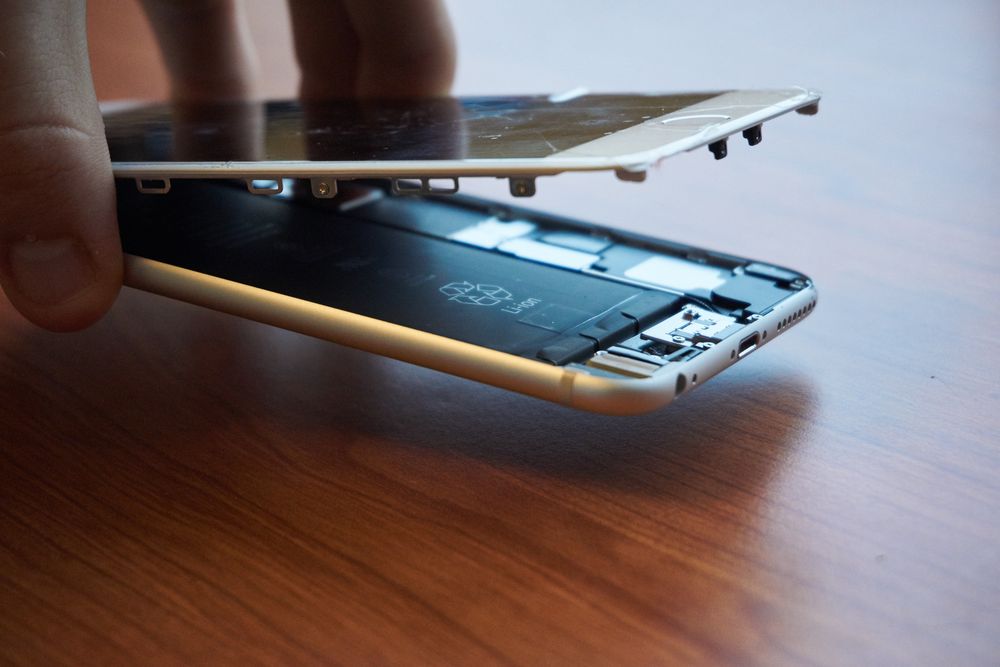

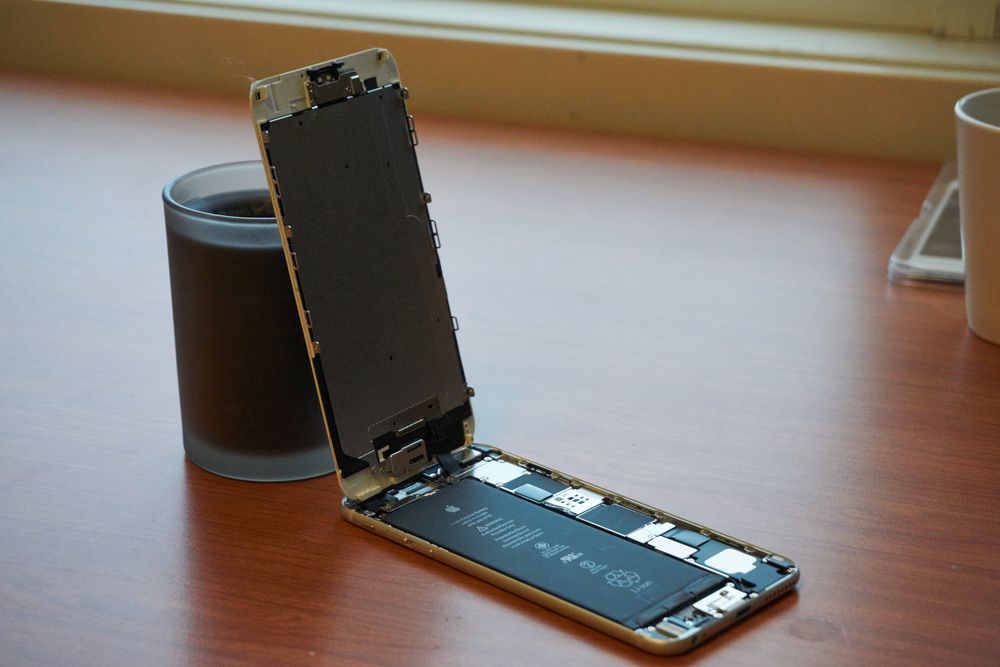

Det er viktig at du ikke lar skjermen falle bakover, men støtter den opp i bakkant. Hvis ikke risikerer du å ødelegge skjermkablene.
Det er viktig at du ikke lar skjermen falle bakover, men støtter den opp i bakkant. Hvis ikke risikerer du å ødelegge skjermkablene. Foto: Torstein Norum Bugge, Tek.no

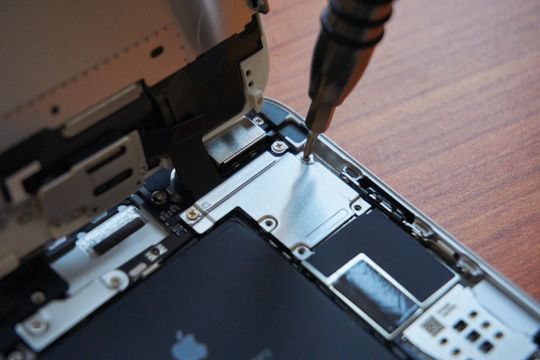

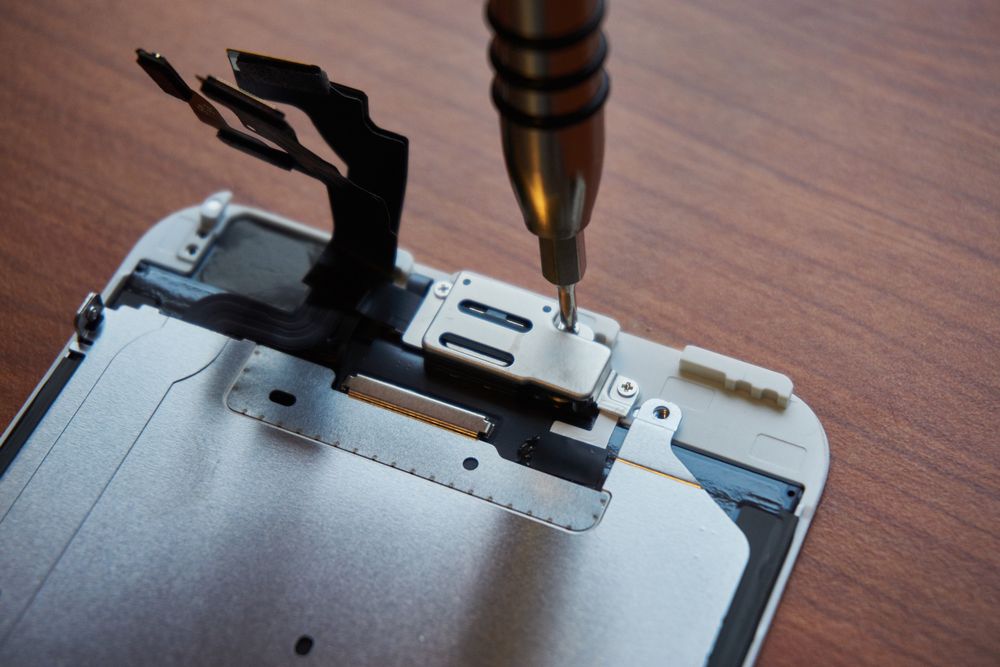

For å kunne få av kablene må denne lille metallplaten skrus av.
For å kunne få av kablene må denne lille metallplaten skrus av. Foto: Torstein Norum Bugge, Tek.no

Etter å ha fått løs skjermen er det neste steget å fjerne den fra selve kroppen på telefonen – og da dukker faremoment nummer to opp. Du må nemlig ikke – vi sier det igjen, ikke – la skjermen falle bakover før du har løsnet skjermkablene fra selve telefonen. Slike flex-kabler er skjøre ting, og i dette tilfellet er de for korte til at skjermen kan legges ned på bordet med disse på.

For å unngå å belaste disse med strekkrefter, bør skjermen derfor hviles i rundt 90 grader mot en vegg eller en gjenstand.

Over skjermkablene sitter det så en metallplate, som er festet med fem stjerneskruer av forskjellig lengde. Sortér disse med én gang og legg dem i en egen beholder – det gjør alt mye enklere. Med metallplata ute av veien kommer skjermkablene til syne, og de lar seg enkelt poppe av ved hjelp av et spisst og tynt plastverktøy («spudger»).

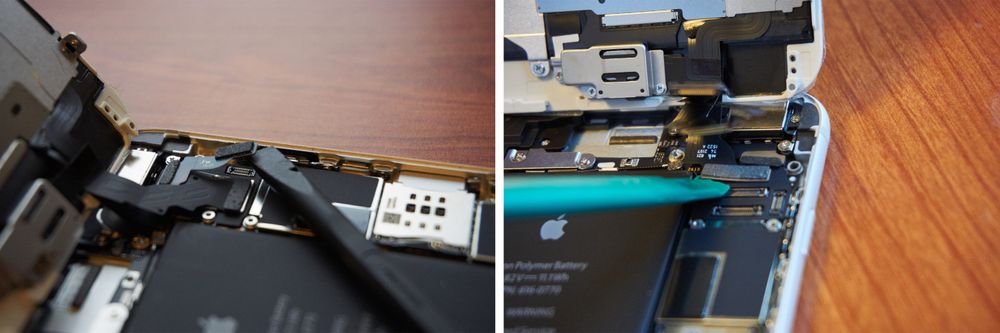

VENSTRE: med en liten «spudger» eller annet plastredskap av samme art får vi lett poppet av kablene. HØYRE: én kabel igjen. Etter dette skal de to delene være helt frakoblet.
VENSTRE: med en liten «spudger» eller annet plastredskap av samme art får vi lett poppet av kablene. HØYRE: én kabel igjen. Etter dette skal de to delene være helt frakoblet. Foto: Torstein Norum Bugge, Tek.no

Det er ikke så farlig hvilken rekkefølge dette gjøres i, og nå du har gjort det er skjermen helt frigjort fra resten av telefonen. Dermed legger vi til side sistnevnte, og konsentrerer oss om delen som skal byttes.

Ikke kast skjermen – her skal det resirkuleres!

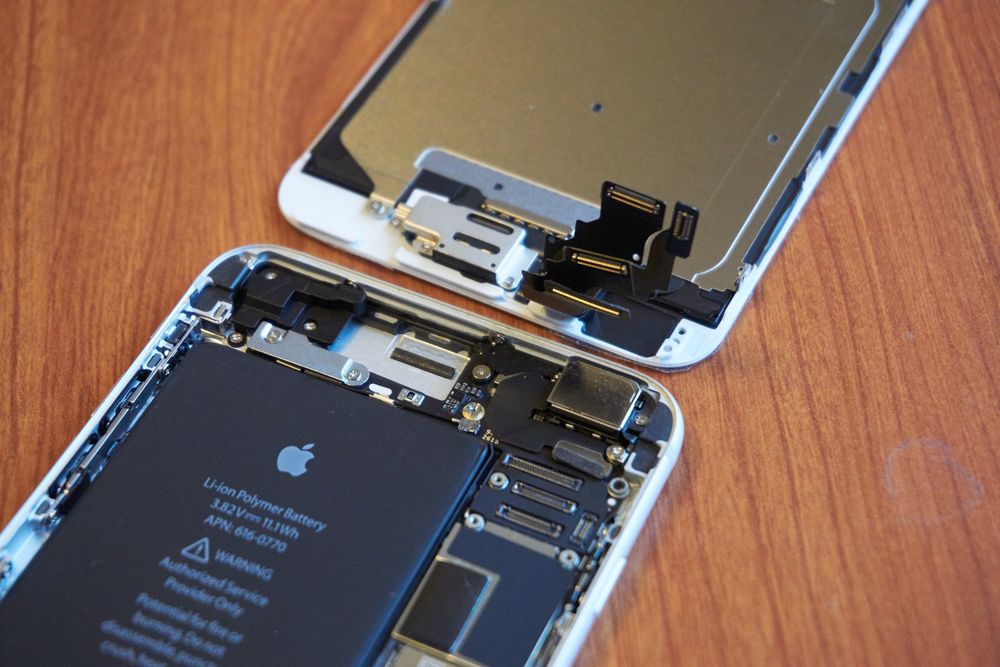

Der! To stykk iPhone-deler – endelig.
Der! To stykk iPhone-deler – endelig. Foto: Torstein Norum Bugge, Tek.no

Selv om skjermen nå er frigjort, gjenstår det fortsatt mesteparten av arbeidet. Hvorfor? Jo, fordi vi trenger noen deler fra den gamle skjermen som skal omplasseres til den nye. Delene vi skal gjenbruke, er:

  1. Frontkamera (+ diverse sensorer)
  2. Hjemknappen
  3. LCD-bakplaten

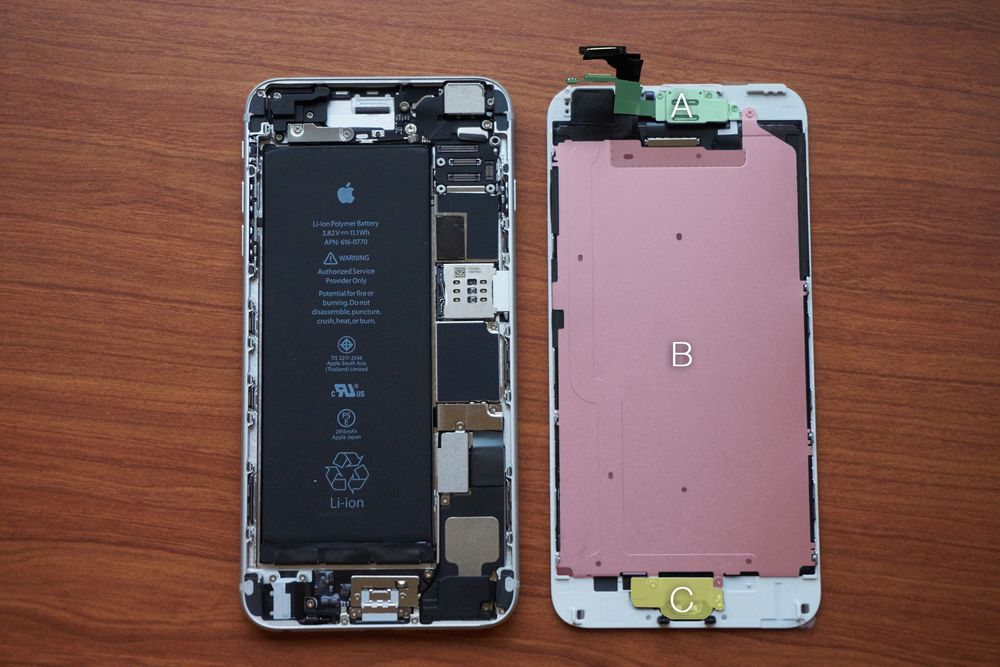

Her er delene som skal byttes over på den nye skjermen. A: Frontkameraet (grønn). B: LCD-bakplaten (rød). C: Hjemknappen (gul).
Her er delene som skal byttes over på den nye skjermen. A: Frontkameraet (grønn). B: LCD-bakplaten (rød). C: Hjemknappen (gul). Foto: Torstein Norum Bugge, Tek.no
Foto: Torstein Norum Bugge, Tek.no

For ordens skyld: frontkameraet og de andre medfølgende smådelene sitter på toppen under et metalldeksel, og hjemknappen sitter festet nederst på tilsvarende måte. LCD-bakplaten er den sølvfargede metallplaten som dekker mesteparten av baksiden av skjermen, og bidrar med både avstivning og sørger for å dempe refleksjoner.

Alle disse tre tingene må altså fjernes fra den gamle skjermen og skrus på den nye igjen. Det er egentlig ikke så farlig hvilken del man starter med, men det er mest hensiktsmessig å fjerne LCD-bakplaten sist. Dette fordi LCD-bakplaten er festet med skruer som også fester metallplatene over både frontkamera-delen og hjemknappen.

Vi startet med hjemknappen. Dette er den klart enkleste operasjonen av de tre, og alt som skal til er å skru ut to skruer og løsne på litt lim. Skruene er standard stjerneskruer, og limet sitter under både kabelen og langs selve gummikanten rundt hjemknappen. Her kan det være lurt å bruke litt varme, men veldig, veldig forsiktig. Gummien tåler ikke mye, og om man ødelegger hjemknappen er det bare å glemme å få tilbake Touch ID-funksjonen igjen – selv om man bytter til en ny del. Nok et faremoment her, altså.

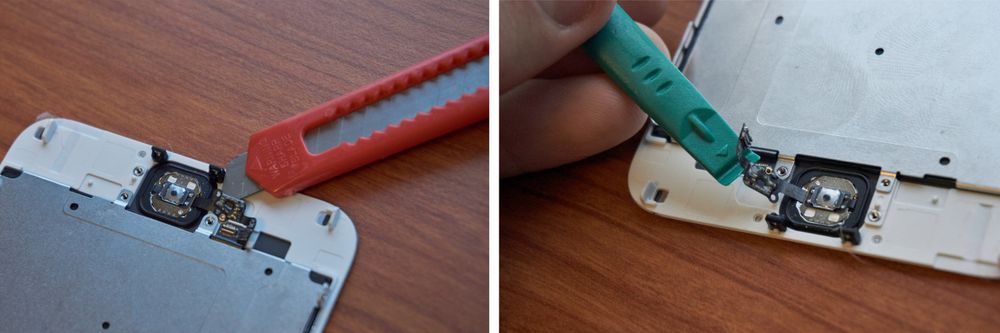

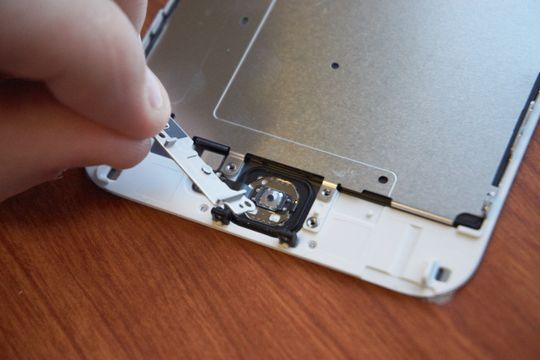

For å få kabelen løs måtte vi ty til en brytebladkniv, som vi hadde sløvet på forhånd. Etter litt pirking løsnet den – uskadet og klar for gjenbruk!
For å få kabelen løs måtte vi ty til en brytebladkniv, som vi hadde sløvet på forhånd. Etter litt pirking løsnet den – uskadet og klar for gjenbruk! Foto: Torstein Norum Bugge, Tek.no

Med metallplaten av påførte vi altså litt varme, poppet av tilkoblingen til hjemknappen og forsøkte å lirke opp kabelen. Denne satt svært godt fast, og i frykt for å ødelegge den med press tok vi i bruk den sløve brytebladkniven vår.

Kniven gjorde susen, og med kabelen av var det bare limet rundt selve hjemknappen igjen. For å få av dette presset vi ganske enkelt fast og gradvis hardere fra forsiden, helt til limet sakte men sikkert løsnet.

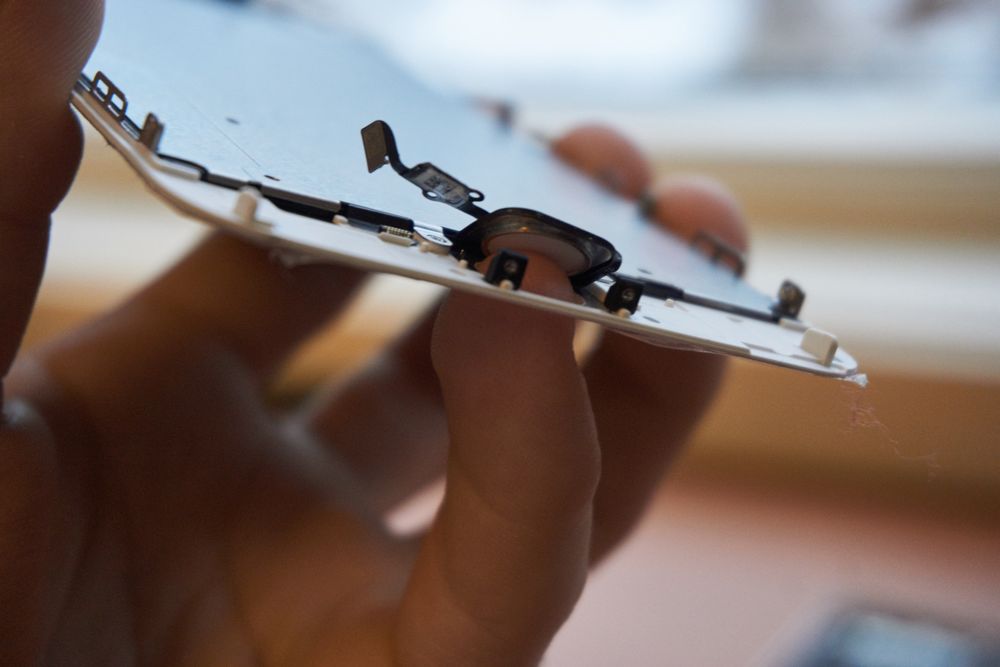

For å ta av hjemknappen presser du ganske enkelt knappen ut med fingeren, slik at limet rundt løsner.
For å ta av hjemknappen presser du ganske enkelt knappen ut med fingeren, slik at limet rundt løsner. Foto: Torstein Norum Bugge, Tek.no

Det er imidlertid viktig at gummien ikke revner eller løsner fra hjemknappen, for da får du problemer både når du skal montere knappen på den nye skjermen og ved bruk.

Over til det vanskelige...

Med hjemknappen ute av veien stod frontkameraet for tur. Dette er en relativt stor del, som foruten frontkameraet også inkluderer en høyttaler, en mikrofon, en lyssensor og to små plastbraketter. Mye å pille på og mye som kan gå galt, med andre ord.

Neste punkt på lista var å få av frontkameraet. For å gjøre det måtte vi først skru av metallplata som lå over.
Neste punkt på lista var å få av frontkameraet. For å gjøre det måtte vi først skru av metallplata som lå over. Foto: Torstein Norum Bugge, Tek.no

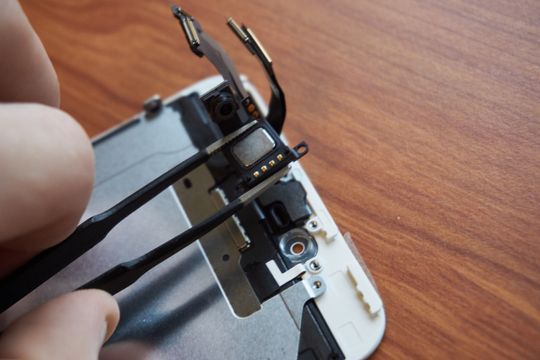

Bruk en pinsett til å ta ut høyttaleren – fett fra hendene kan skade kontaktene.
Bruk en pinsett til å ta ut høyttaleren – fett fra hendene kan skade kontaktene. Foto: Torstein Norum Bugge, Tek.no

Det første vi måtte gjøre var å fjerne metallplaten som satt over hele herligheten. Denne er enkelt festet med tre stjerneskruer, og straks den er fjernet kan du med en gang ta ut frontkameraet. Under denne delen sitter høyttaleren, som du ganske enkelt bare plukker ut med en pinsett.

Ikke bruk fingrene til dette, ettersom fett fra huden kan ødelegge eller forstyrre tilkoblingen.

Med høyttaleren trygt plassert på sorteringsbrettet vårt, kunne vi forsiktig poppe ut lyssensoren og mikrofonen. Sistnevnte er limt fast, men litt varme og fingerspitzengefühl gjorde raskt vei i vellinga også her.

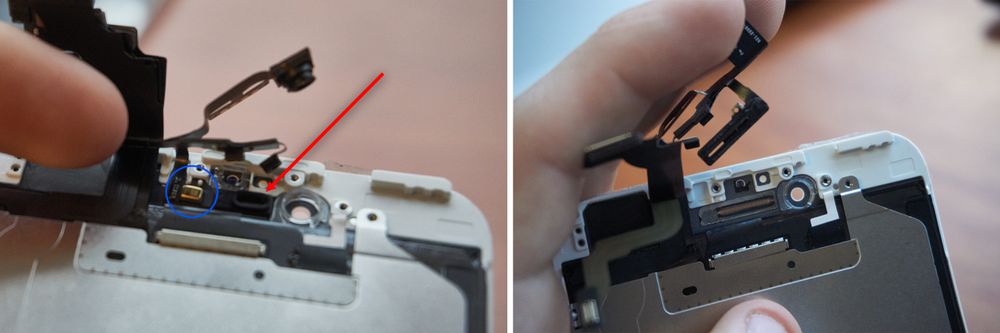

Det eneste som nå gjenstod på denne delen var å pirke løs mikrofonen (blå sirkel) og kabelen dens (rød pil). Her måtte vi frem med både varmepistol og kniv for å få has på herligheten – men den kom da til slutt av, og tok med seg resten av delene også.
Det eneste som nå gjenstod på denne delen var å pirke løs mikrofonen (blå sirkel) og kabelen dens (rød pil). Her måtte vi frem med både varmepistol og kniv for å få has på herligheten – men den kom da til slutt av, og tok med seg resten av delene også. Foto: Torstein Norum Bugge, Tek.no



Bare pass på å løfte opp kabelen i riktig lag, altså der limet sitter. Etter å ha løsnet alt dette kan du enkelt fjerne hovedkabelen fra de to skjermkablene, og resten av enkeltdelene – utenom plastbrakettene – vil følge med på lasset. De to brakettene fjernes enkelt og smertefritt ved hjelp av en pinsett.

Kjempelett å skru løs bakplata, men...

Nå gjenstod kun LCD-bakplaten. For å få ut den måtte vi først skru ut de tre skruene på hver side. Her har vi allerede tatt ut to av skruene på den ene siden.
Nå gjenstod kun LCD-bakplaten. For å få ut den måtte vi først skru ut de tre skruene på hver side. Her har vi allerede tatt ut to av skruene på den ene siden. Foto: Torstein Norum Bugge, Tek.no

Det eneste som gjenstod på den gamle skjermen var nå altså LCD-bakplata, som ikke fulgte med på den nye skjermen. Bakplata er festet med totalt åtte stjerneskruer: tre på hver side, én oppe og én nede.

Skruene fjernes enkelt, men det er viktig å være oppmerksom på at skjermen ikke er helt løs selv etter at disse er fjernet; det er et faremoment her.

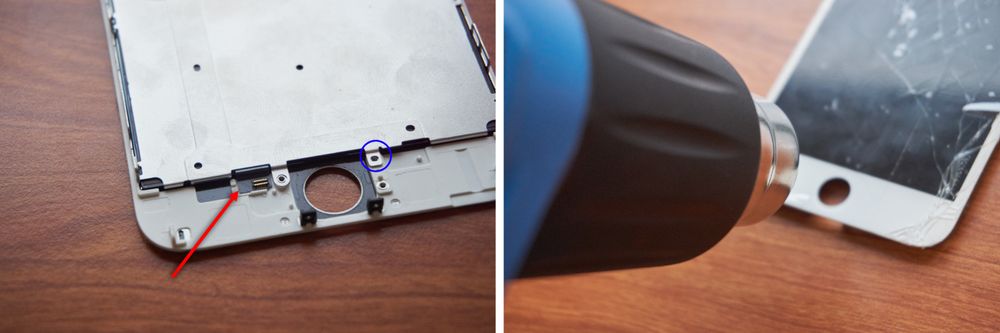

Denne lille tilkoblingen (markert med rød pil) må av før vi kan fjerne bakplata. Å varme opp limet er i den sammenheng helt essensielt, for ikke å ødelegge kabelen.
Denne lille tilkoblingen (markert med rød pil) må av før vi kan fjerne bakplata. Å varme opp limet er i den sammenheng helt essensielt, for ikke å ødelegge kabelen. Foto: Torstein Norum Bugge, Tek.no

På nedsiden av skjermen er nemlig selve tilkoblingspunktet til hjemknappen limt kraftig fast til glasset. Kabelen til denne går videre opp og under et svart dekke på bakplata, som dermed fortsatt sitter fast.

Her trengs det dugelige mengder varme, men for å risikominimere bør man varme opp fra forsiden av skjermen – altså ikke direkte på tilkoblingen. Som sagt så gjort, og etter litt pirking løsnet også denne kabelen.

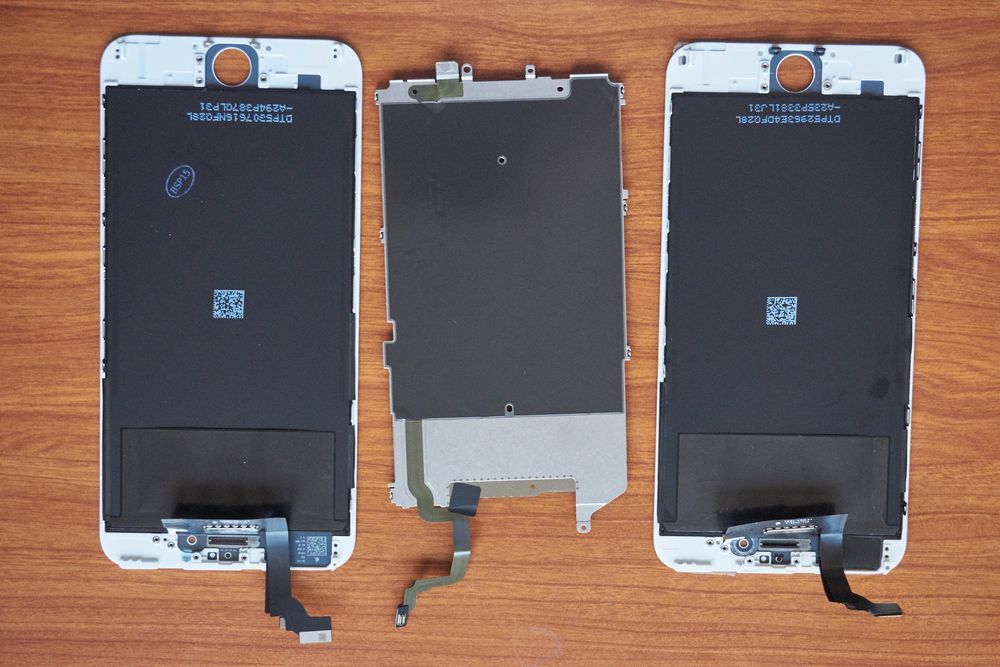

Nå hadde vi altså to skjermer uten noen ekstra deler på. I midten vises LCD-bakplata.
Nå hadde vi altså to skjermer uten noen ekstra deler på. I midten vises LCD-bakplata. Foto: Torstein Norum Bugge, Tek.no

Dermed var første del av reparasjonen ferdig, og det eneste som gjenstod var å overføre de løse delene til den nye skjermen og montere den på plass igjen.

Remonteringen går vi gjennom på neste side, så bli med videre! »
